首頁/ 產品中心/ 多級泵/ 無負壓變頻成套設備

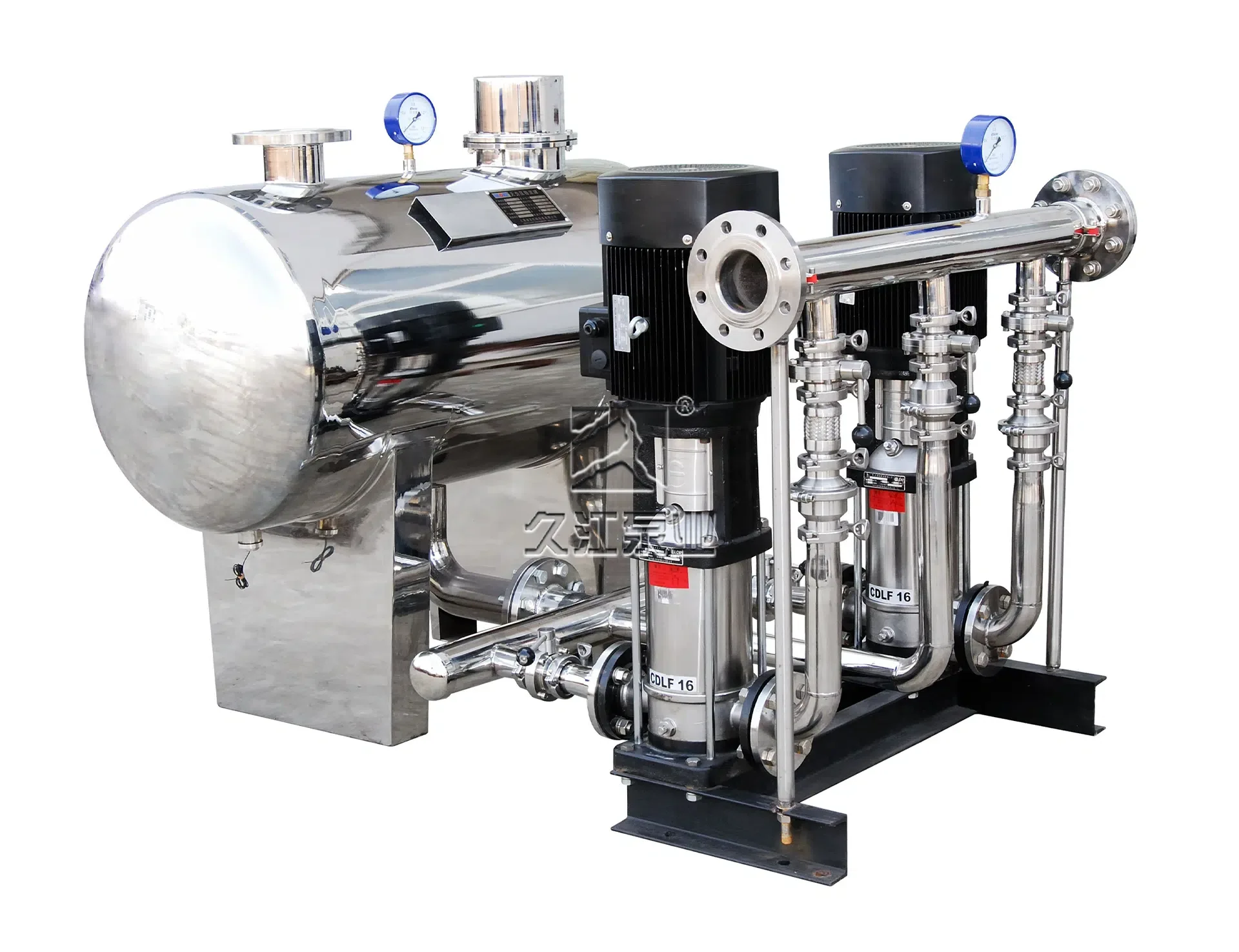

無負壓變頻成套設備

加壓供水系統
下載資料
客服熱線
0577-67279006
技術參數

1、流量范圍：≤1000m3/h

2、壓力范圍：≤2.0MPa

3、控制單臺水泵功率：<315kW

4、壓力調節精度：<±0.01MPa

5、環境溫度：0~+40℃

6、相對濕度：≤90%(電控部分)

7、電源：380*(1+10%)50HZ±2Hz

8、防護等級：控制柜(IP30)、水泵(IP54)

系統工作原理

(1)當市政管網本身滿足供水要求時，設備處于停機狀態，市政水源通過旁通管路或流經水泵直接向用戶管網供水。

(2)當市政管網欠壓(需增壓供水)時，設備自動啟動，在市政原有水壓基礎上變頻調速接力增壓供水，由于按“差多少，補多少”的原則增壓，在供水流量范圍內滿足用戶恒壓供水的需求，同時又實現了高效節能運行。

(3)設備的控制系統本身即可設置為連續運行方式(不停機),也可現場設置為間歇運行(自動起停)方式，設備如需間歇運行，應在設備選型時配套選購一臺氣壓罐。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。

(4)為防止過度抽吸，設備具有低壓禁止運行功能，即當市政水源壓力太低(不允許繼續抽吸)時，經延時確認設備會自動停機。

性能參數
設備選型表
序號 型號 單泵功率(kW) 系統流量(m3/h) 推薦控制柜型號 設備重量及外形尺寸
12 14 16 18 20 重量(kg) L(mm) W(mm) H(mm)
39 WG2/CDLF16-2 2.2 25 24 22 21 19 K-2P-2.2 475 1250 1250 1220
40 WG2/CDLF16-3 3.0 38 37 34 32 29 K-2P-3.0 495 1450 1250 1220
41 WG2/CDLF16-4 4.0 52 49 46 43 38 K-2P-4.0 505 1450 1250 1220
42 WG2/CDLF16-5 5.5 65 62 58 54 48 K-2P-5.5 544 1450 1250 1220
43 WG2/CDLF16-6 5.5 78 74 70 64 58 K-2P-5.5 554 1450 1250 1220
44 WG2/CDLF16-7 7.5 91 87 82 76 68 K-2P-7.5 564 1450 1250 1220
45 WG2/CDLF16-8 7.5 104 99 94 86 77 K-2P-7.5 564 1450 1250 1220
46 WG2/CDLF16-10 11 131 125 118 109 97 K-2P-11 696 1450 1250 1405
47 WG2/CDLF16-12 11 157 150 141 130 116 K-2P-11 706 1450 1250 1495
48 WG2/CDLF16-14 15 184 175 166 152 136 K-2P-15 736 1450 1250 1585
49 WG2/CDLF16-16 15 210 200 189 174 156 K-2P-15 746 1450 1250 1675
推薦穩壓補償罐(W或L形式) φ600×1250
序號 型號 單泵功率(kW) 系統流量(m3/h) 推薦控制柜型號 設備重量及外形尺寸
16 18 20 22 24 重量(kg) L(mm) W(mm) H(mm)
50 WG2/CDLF20-1 1.1 12 11 10 9 8 K-2P-1.1 535 1450 1250 1450
51 WG2/CDLF20-2 2.2 25 24 23 22 20 K-2P-2.2 557 1450 1250 1450
52 WG2/CDLF20-3 4.0 38 37 35 33 30 K-2P-4.0 585 1450 1250 1450
53 WG2/CDLF20-4 5.5 51 49 47 44 41 K-2P-5.5 627 1450 1250 1450
54 WG2/CDLF20-5 5.5 62 60 58 55 50 K-2P-5.5 631 1450 1250 1450
55 WG2/CDLF20-6 7.5 75 73 70 66 61 K-2P-7.5 647 1450 1250 1450
56 WG2/CDLF20-7 7.5 89 86 82 77 71 K-2P-7.5 651 1450 1250 1450
57 WG2/CDLF20-8 11 102 99 94 89 82 K-2P-11 762 1450 1250 1450
58 WG2/CDLF20-10 11 128 124 118 111 103 K-2P-11 772 1450 1250 1450
59 WG2/CDLF20-12 15 154 149 142 133 124 K-2P-15 802 1450 1250 1495
60 WG2/CDLF20-14 15 180 174 166 156 145 K-2P-15 812 1450 1250 1585
61 WG2/CDLF20-17 18.5 219 212 202 190 177 K-2P-18.5 862 1650 1500 1780
推薦穩壓補償罐(W或L形式) φ600×1250
序號 型號 單泵功率(kW) 系統流量(m3/h) 推薦控制柜型號 設備重量及外形尺寸
24 28 32 36 40 重量(kg) L(mm) W(mm) H(mm)
62 WG2/CDLF32-10 2.2 15 14 13 11 8 K-2P-2.2 665 1750 1500 1450
63 WG2/CDLF32-20 4.0 32 29 27 23 18 K-2P-4.0 691 1750 1500 1450
64 WG2/CDLF32-30 5.5 48 44 40 35 27 K-2P-5.5 718 1750 1500 1450
65 WG2/CDLF32-40 7.5 65 59 53 47 37 K-2P-7.5 736 1750 1500 1450
66 WG2/CDLF32-50 11 81 74 67 59 47 K-2P-11 876 1750 1500 1450
67 WG2/CDLF32-60 11 97 90 81 72 57 K-2P-11 884 1750 1500 1490
68 WG2/CDLF32-70 15 113 105 95 85 67 K-2P-15 908 1750 1500 1560
69 WG2/CDLF32-80 15 130 120 109 97 77 K-2P-15 916 1750 1500 1630
70 WG2/CDLF32-90 18.5 147 136 124 109 88 K-2P-18.5 968 1750 1500 1760
71 WG2/CDLF32-100 18.5 164 152 138 122 98 K-2P-18.5 976 1750 1500 1830
72 WG2/CDLF32-110 22 180 168 153 135 109 K-2P-22 1050 1750 1500 1940
73 WG2/CDLF32-120 22 196 184 167 147 120 K-2P-22 1058 1750 1500 2010
74 WG2/CDLF32-130 30 213 200 181 160 131 K-2P-30 1180 1750 1500 2150
75 WG2/CDLF32-140 30 229 216 196 172 142 K-2P-30 1188 1750 1500 2220
推薦穩壓補償罐(W或L形式) φ800×1500
序號 型號 單泵功率(kW) 系統流量(m3/h) 推薦控制柜型號 設備重量及外形尺寸
2.0 3.0 4.0 5.0 6.0 重量(kg) L(mm) W(mm) H(mm)
1 WG2/CDLF4-2 0.37 18 17 15 13 10 K-2P-0.37 350 1200 1250 1220
2 WG2/CDLF4-3 0.55 27 26 24 20 18 K-2P-0.55 350 1200 1250 1220
3 WG2/CDLF4-4 0.75 36 34 32 27 24 K-2P-0.75 350 1200 1250 1220
4 WG2/CDLF4-5 1.1 45 43 40 34 31 K-2P-1.1 360 1200 1250 1220
5 WG2/CDLF4-6 1.1 54 52 48 41 37 K-2P-1.1 360 1200 1250 1220
6 WG2/CDLF4-7 1.5 63 61 56 48 43 K-2P-1.5 370 1200 1250 1220
7 WG2/CDLF4-8 1.5 72 70 64 55 50 K-2P-1.5 370 1200 1250 1220
8 WG2/CDLF4-10 2.2 90 87 81 71 62 K-2P-2.2 370 1200 1250 1220
9 WG2/CDLF4-12 2.2 108 104 95 85 75 K-2P-2.2 380 1200 1250 1220
10 WG2/CDLF4-14 3.0 126 122 112 101 89 K-2P-.0 380 1200 1250 1220
11 WG2/CDLF4-16 3.0 144 140 129 115 101 K-2P-3.0 390 1200 1250 1220
12 WG2/CDLF4-19 4.0 171 168 153 137 122 K-2P-4.0 400 1200 1250 1220
13 WG2/CDLF4-20 4.0 200 192 178 160 138 K-2P-4.0 410 1200 1250 1220
推薦穩壓補償罐(W或L形式) φ600×1250
序號 型號 單泵功率(kW) 系統流量(m3/h) 推薦控制柜型號 設備重量及外形尺寸
6.0 7.0 8.0 9.0 10 重量(kg) L(mm) W(mm) H(mm)
14 WG2/CDLF8-2 0.75 19.5 19 18 17 16 K-2P-0.75 400 1350 1250 1220
15 WG2/CDLF8-3 1.1 29.5 28.5 27 25 24 K-2P-1.1 420 1350 1250 1220
16 WG2/CDLF8-4 1.5 39.5 38 36 34 32 K-2P-1.5 420 1350 1250 1220
17 WG2/CDLF8-5 2.2 50 48 45 42 40 K-2P-2.2 440 1350 1250 1220
18 WG2/CDLF8-6 2.2 60 57 54 51 48 K-2P-2.2 440 1350 1250 1220
19 WG2/CDLF8-8 3.0 80 77 73 69 65 K-2P-3.0 450 1350 1250 1220
20 WG2/CDLF8-10 4.0 100 97 92 87 81 K-2P-4.0 470 1350 1250 1220
21 WG2/CDLF8-12 4.0 120 116 111 104 92 K-2P-4.0 470 1350 1250 1220
22 WG2/CDLF8-14 5.5 141 136 130 122 113 K-2P-5.5 540 1350 1250 1220
23 WG2/CDLF8-16 5.5 161 156 148 139 130 K-2P-5.5 540 1350 1250 1280
24 WG2/CDLF8-18 7.5 182 175 167 157 146 K-2P-7.5 560 1350 1250 1340
25 WG2/CDLF8-20 7.5 202 195 186 175 163 K-2P-7.5 560 1350 1250 1400
推薦穩壓補償罐(W或L形式) φ600×1250
序號 型號 單泵功率(kW) 系統流量(m3/h) 推薦控制柜型號 設備重量及外形尺寸
10 11 12 13 14 重量(kg) L(mm) W(mm) H(mm)
26 WG2/CDLF12-2 1.5 22 21 20 18.5 17 K-3P-1.5 537 1450 1250 1220
27 WG2/CDLF12-3 2.2 33 31.5 30 28 26 K-3P-2.2 543 1450 1250 1220
28 WG2/CDLF12-4 3.0 44 42 40 37 34 K-3P-3.0 547 1450 1250 1220
29 WG2/CDLF12-5 3.0 55 52.5 50 46.5 43 K-3P-3.0 549 1450 1250 1220
30 WG2/CDLF12-6 4.0 66 63 60 56 52 K-3P-4.0 569 1450 1250 1220
31 WG2/CDLF12-7 5.5 77 73.5 70 65.5 61 K-3P-5.5 605 1450 1250 1220
32 WG2/CDLF12-8 5.5 88 84 80 75 70 K-3P-5.5 605 1450 1250 1220
33 WG2/CDLF12-9 5.5 100 95.5 91 85 79 K-3P-5.5 609 1450 1250 1220
34 WG2/CDLF12-10 7.5 111 106 101 94.5 88 K-3P-7.5 609 1450 1250 1220
35 WG2/CDLF12-12 7.5 133 127 121 114 106 K-3P-7.5 613 1450 1250 1220
36 WG2/CDLF12-14 11 155 148 141 133 124 K-3P-11 755 1450 1250 1375
37 WG2/CDLF12-16 11 178 170 162 152 142 K-3P-11 755 1450 1250 1435
38 WG2/CDLF12-18 11 202 193 183 172 160 K-3P-11 797 1450 1250 1500
推薦穩壓補償罐(W或L形式) φ600×1250
