產品概述

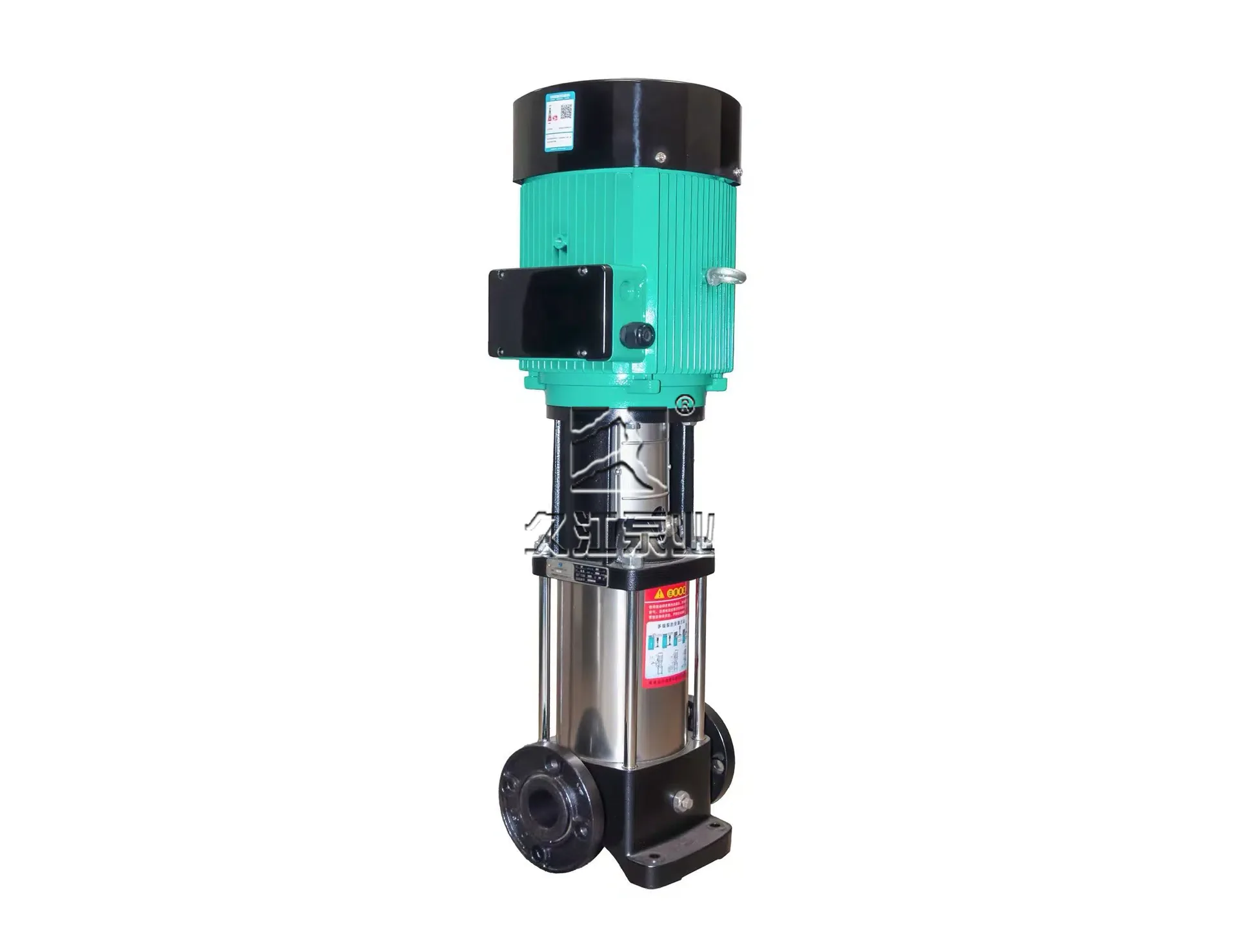

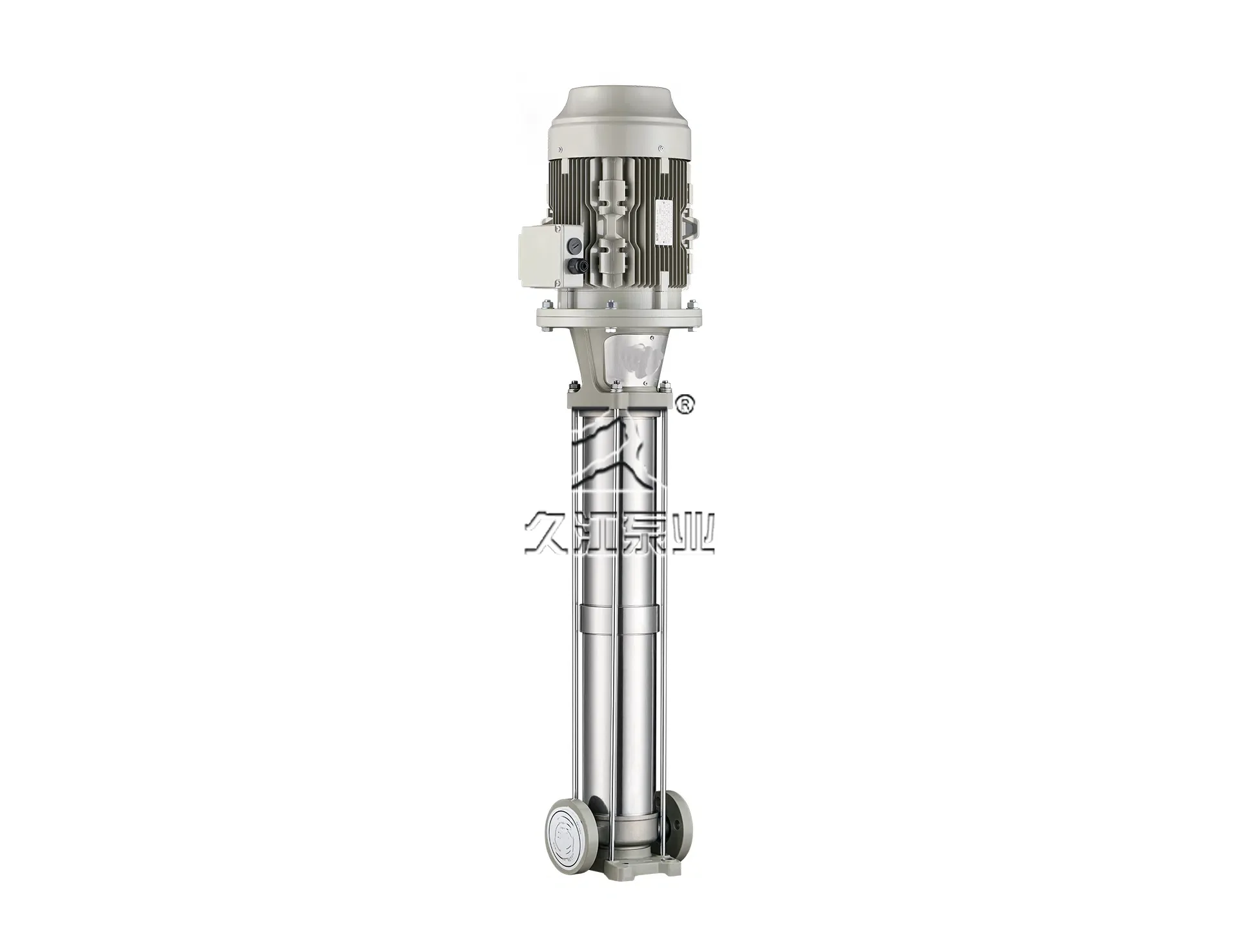

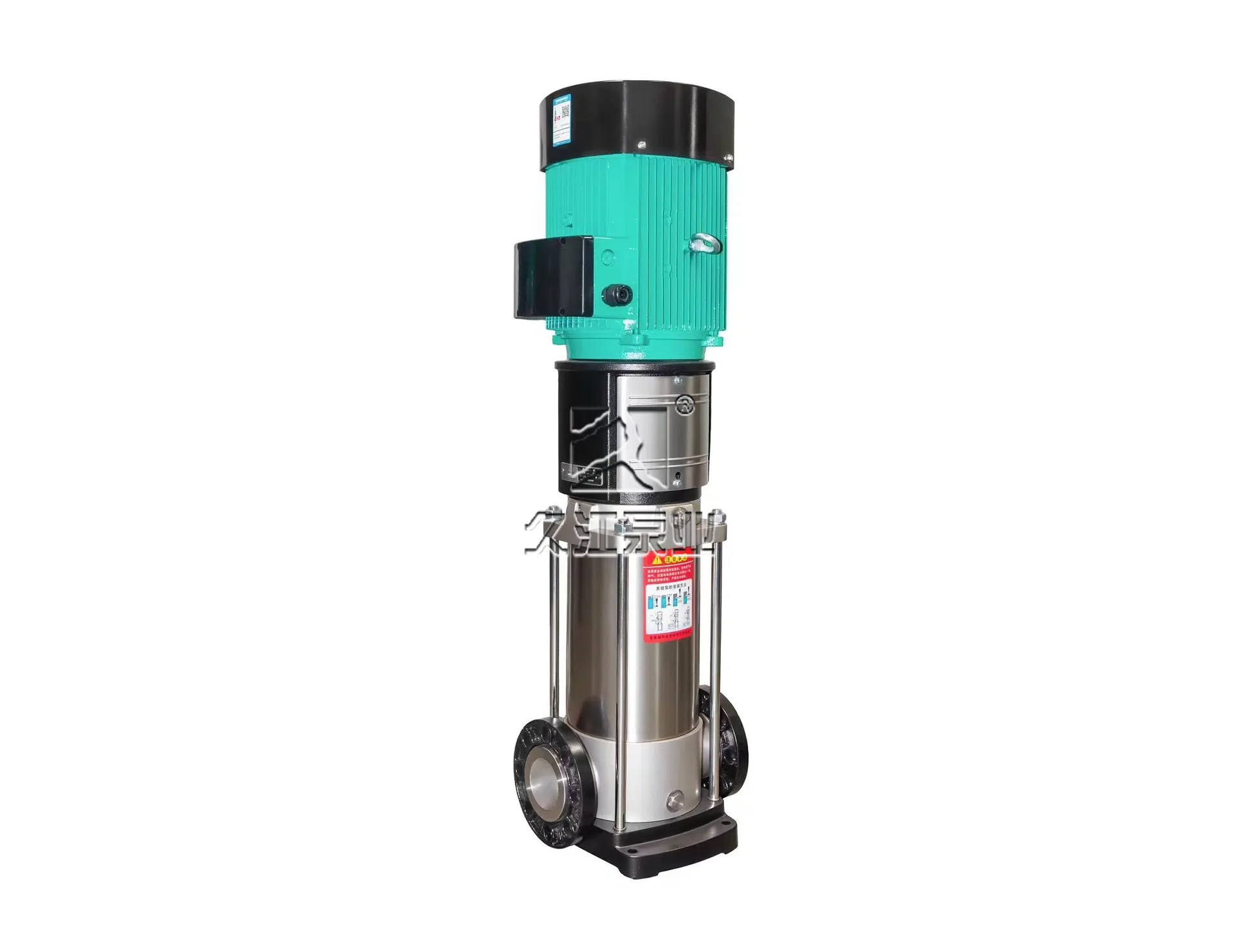

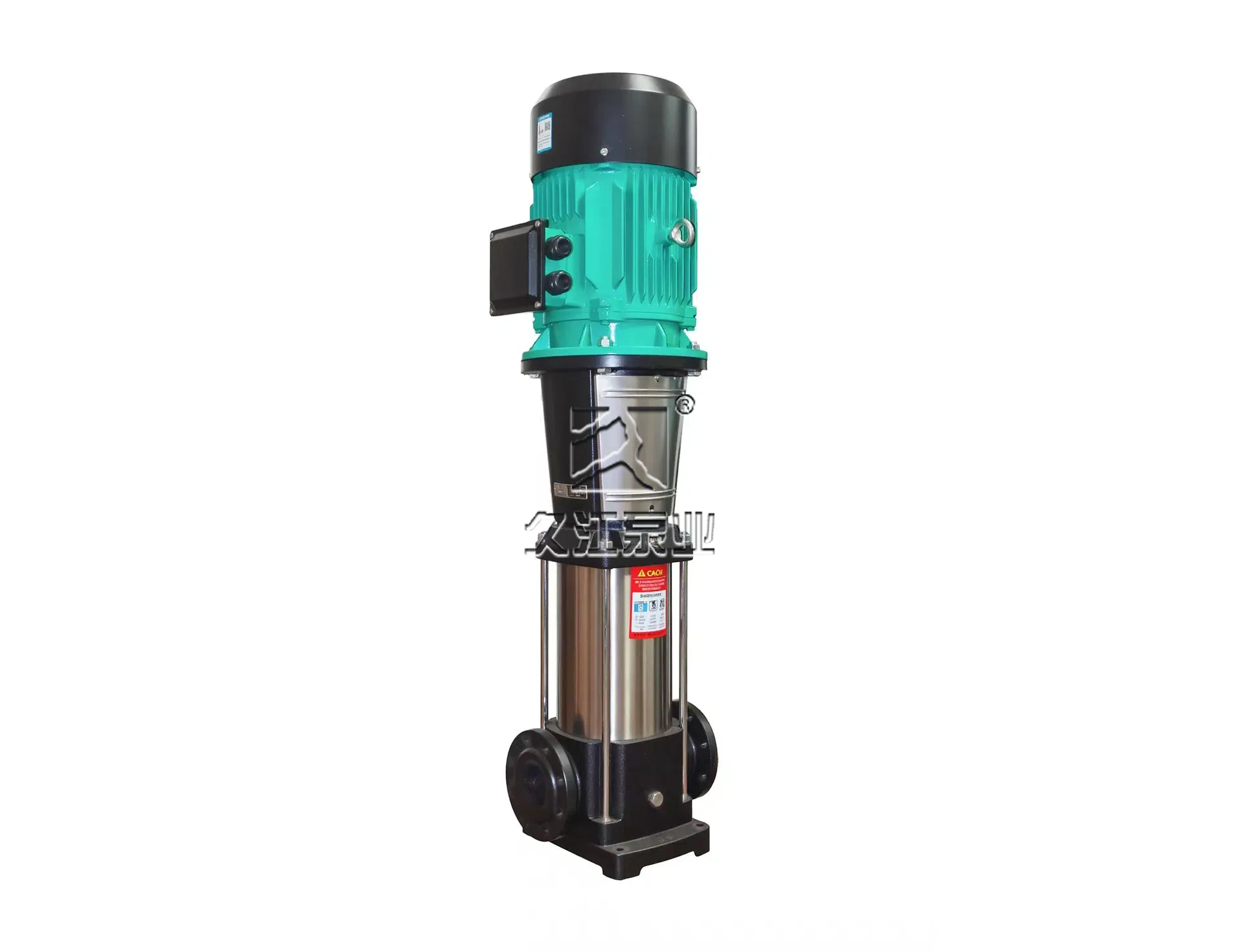

AS、AC 是一款高效節能的立式多級離心泵，通過旋轉泵的葉輪產生的離心力帶動流體運動來完成液體的輸送，主要由主軸、葉輪、導葉、泵殼、機械密封組合成的泵體與電機連接構成。
AS、AC 系列作為增壓泵可單獨使用，也可配套增壓設備應用于建筑和工業的增壓系統，其管道式結構可確保泵直接安裝在進出水口同一水平線上且管徑相同的水平管路系統中，此設計使泵的結構和管路更為緊湊。
AS、AC 系列立式多級離心泵可根據現場安裝空間的不同，在管路上進行立式垂直安裝或水平臥式安裝。在水平臥式安裝情況下，水泵需增加固定模塊，以確保運轉過程中泵的平穩性。
典型應用
供水：水廠過濾與輸送、水廠分區送水、主管網增壓、高層建筑、賓館等的增壓、工業給水增壓
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統、汽車清洗設備
工業液體輸送：冷卻空調系統、鍋爐給水、冷凝系統和冷卻塔、機床冷卻潤滑配套
輸送：油和酒精、酸和堿、乙二醇和冷卻劑
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池
灌溉：區域灌溉、噴灌、滴灌、溫室

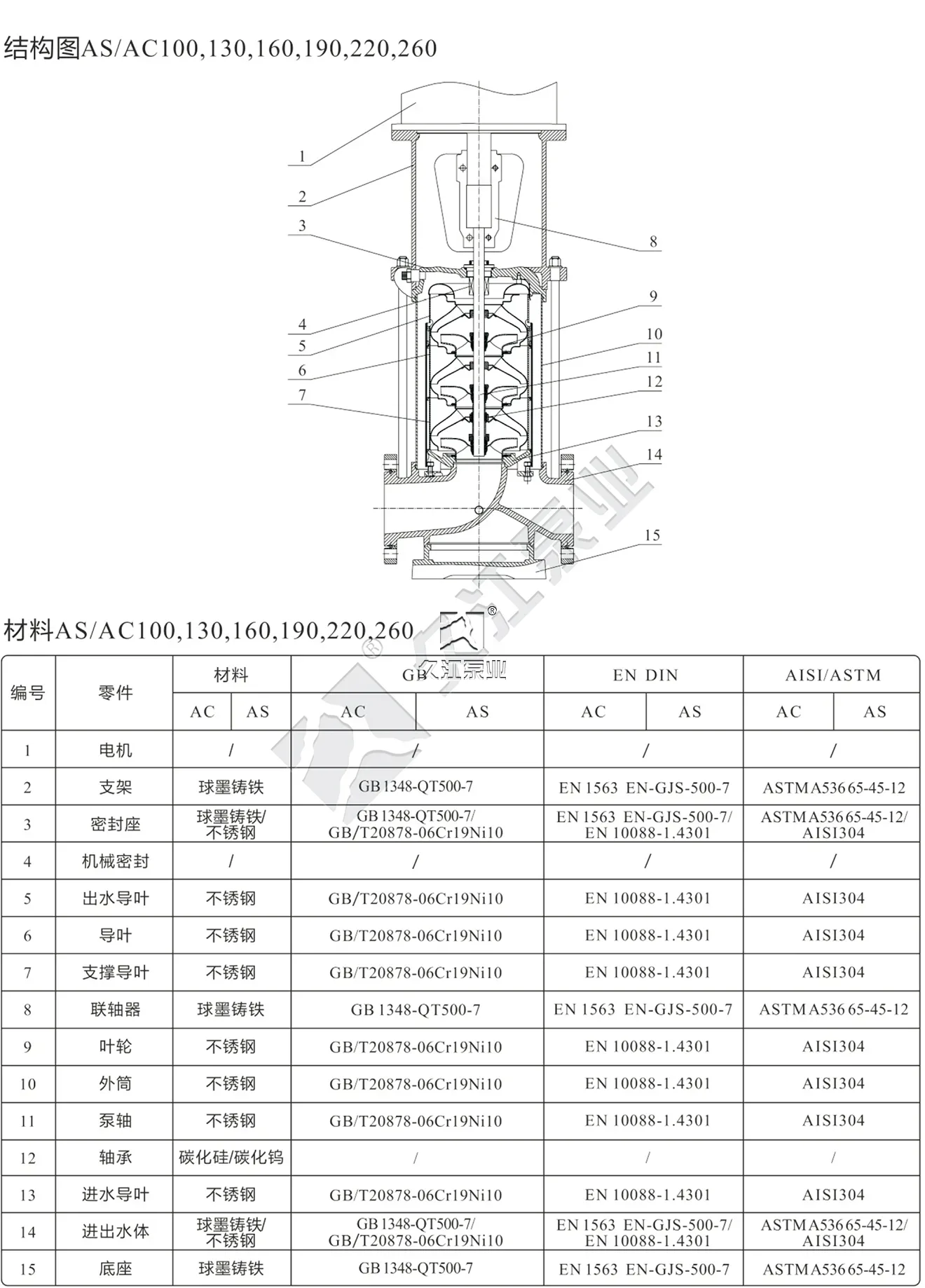

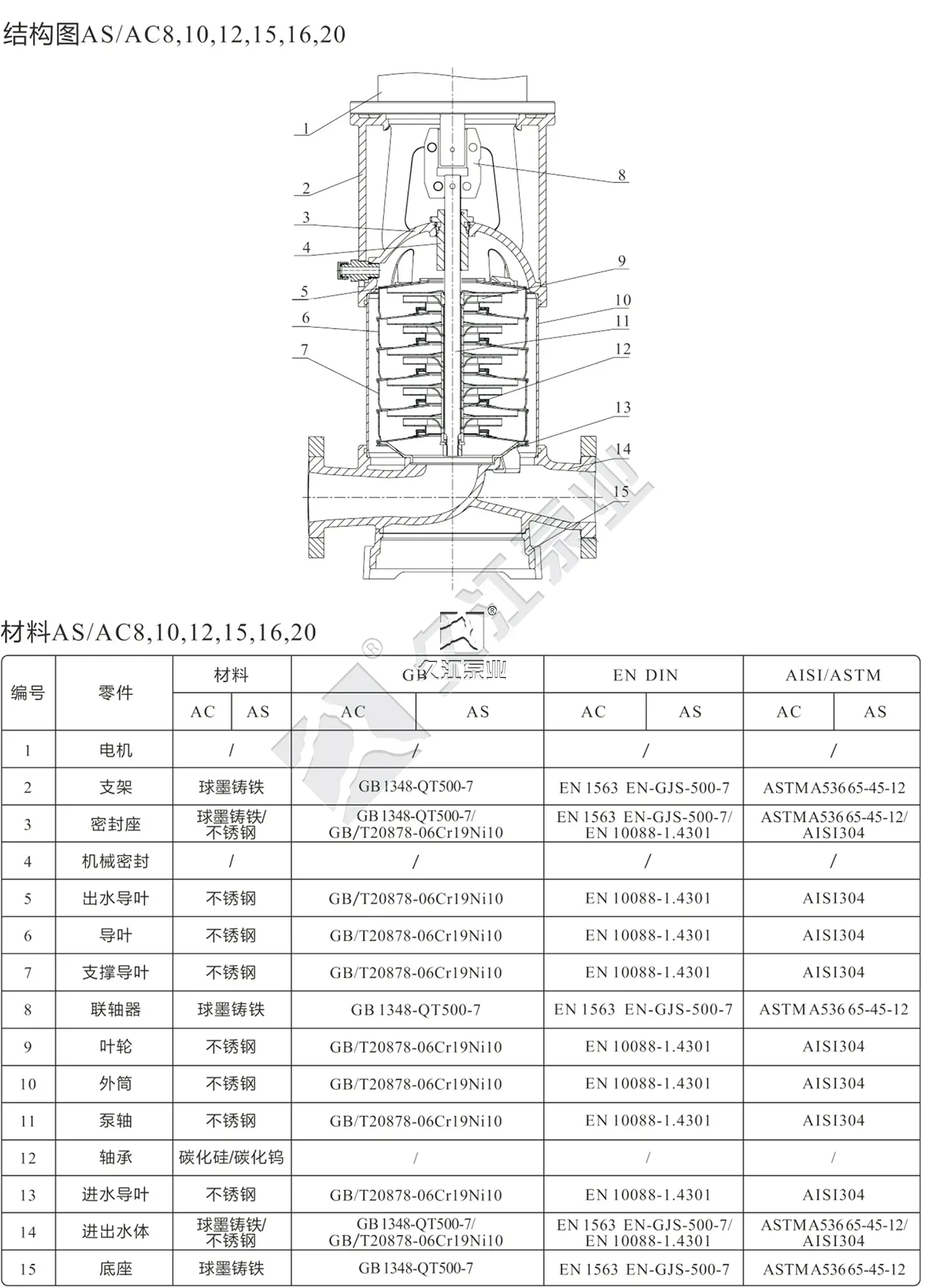

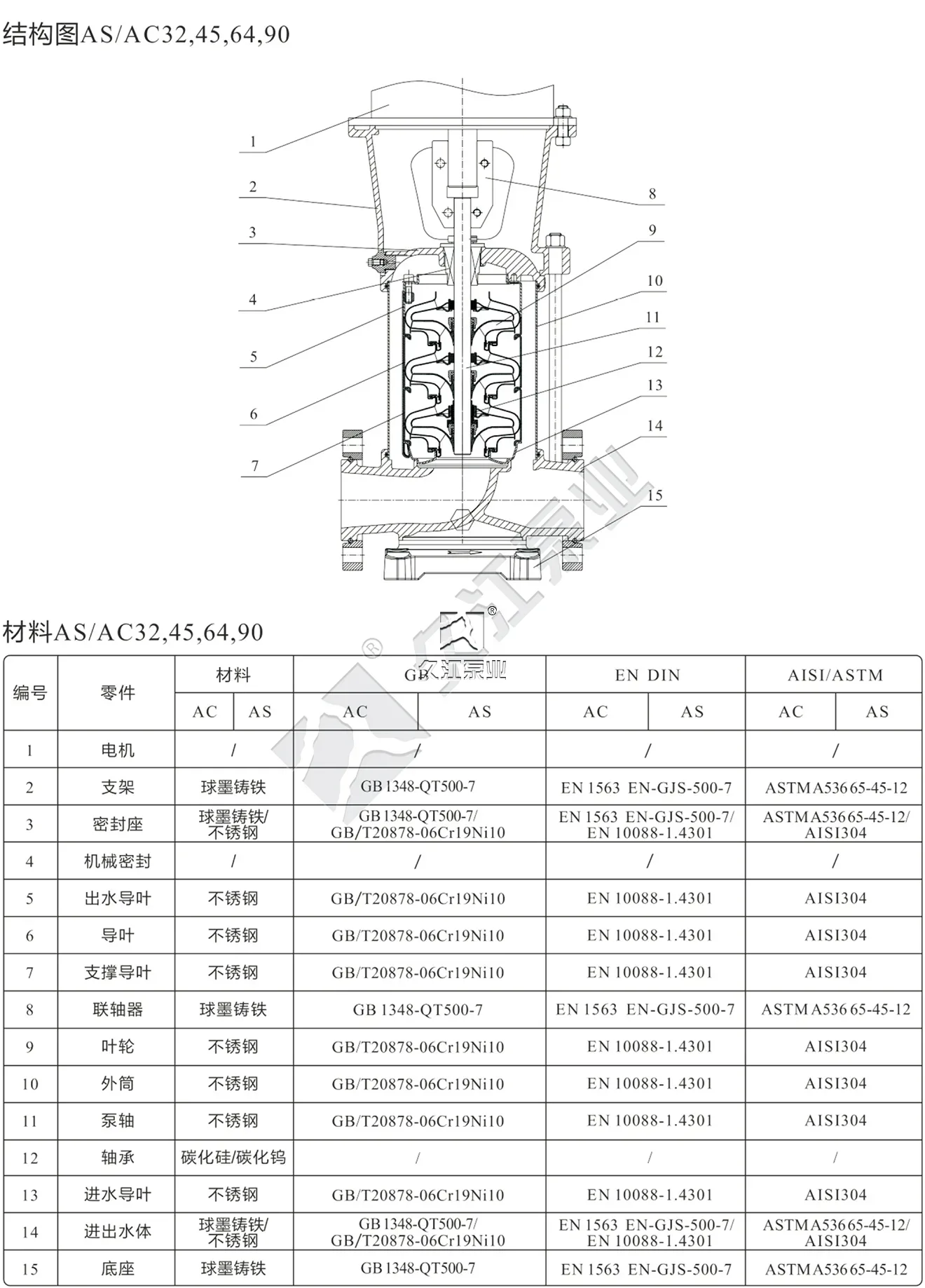

結構圖紙
性能參數
| 主要參數 | AS/AC1 | AS/AC2 | AS/AC3 | AS/AC4 | AS/AC5 | AS/AC8 | AS/AC10 | AS/AC12 | AS/AC15 | AS/AC16 | AS/AC20 | |||||||||
| 額定流量 [m3/h] |
1 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 16 | 20 | |||||||||
| 額定流量 [1/s] |
0.28 | 0.56 | 0.83 | 1.1 | 1.39 | 2.2 | 2.78 | 3.3 | 4.17 | 4.4 | 5.6 | |||||||||
| 流量范圍 [m3/h] |
0.4~2.4 | 1~3.5 | 1.2~4 | 1.5~6 | 2.5~8.5 | 5~12 | 5~13 | 7~16 | 8~23 | 8~22 | 10~28 | |||||||||
| 流量范圍 [1/s] |
0.11~0.66 | 0.28~0.97 | 0.33~1.1 | 0.42~1.63 | 0.69~2.36 | 1.39~3.3 | 1.39~3.61 | 1.9-4.4 | 2.22~6.39 | 2.2~6.1 | 2.8~7.8 | |||||||||
| 最大壓力 [bar] |
33 | 33 | 30 | 33 | 32 | 33 | 34 | 32 | 31 | 29 | 25 | |||||||||
| 電機功率 [kW] |
0.37~3 | 0.37~5.5 | 0.37~5.5 | 0.55~7.5 | 0.37~7.5 | 0.75~15 | 0.75~15 | 1.5~18.5 | 1.1~22 | 2.2~22 | 1.1~22 | |||||||||
| 溫度范圍 [℃] |
-15~105 | |||||||||||||||||||
| 最高效率 [%] |
48 | 52 | 57 | 57 | 66 | 62 | 68 | 63 | 68 | 66 | 68 | |||||||||
| AS管路連接 | ||||||||||||||||||||
| DIN法蘭 | DN25 | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 | |||||||||
| 管螺紋 | R?1?" | R?1?" | R?1?" | R?1?" | R?1?" | R?2" | R?2" | R?2" | R?2" | R?2" | R?2" | |||||||||
| 卡套接頭 | DN32 | DN32 | DN32 | DN32 | DN32 | DN50 | DN50 | DN50 | DN50 | DN50 | DN50 | |||||||||
| AC管路連接 | ||||||||||||||||||||
| DIN法蘭 | DN25 | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 | |||||||||
| 橢圓法蘭 | R?1 | R?1 | R?1 | R?1? | R?1? | R?1? | R?1? | R?1? | R?1? | R?1? | R?1? | |||||||||
注：橢圓法蘭連接方式下最大運行壓力為16bar
| 主要參數 | AS/AC32 | AS/AC45 | AS/AC64 | AS/AC90 | AS/AC100 | AS/AC130 | AS/AC160 | AS/AC190 | AS/AC220 | AS/AC260 | ||||||||||
| 額定流量[m3/h] | 32 | 45 | 64 | 90 | 100 | 130 | 160 | 190 | 220 | 260 | ||||||||||
| 額定流量[l/s] | 8.9 | 12.5 | 17.8 | 25 | 27.78 | 36.11 | 44.44 | 52.78 | 61.11 | 72.22 | ||||||||||
| 流量范圍[m3/h] | 16～42 | 25~55 | 30～80 | 50~110 | 50～125 | 60～160 | 80~200 | 90～240 | 105～282 | 125～330 | ||||||||||
| 流量范圍[Vs] | 4.4~11 | 6.9~15.3 | 8~22 | 14~30 | 14~34.7 | 16.7~44.4 | 22.2~55.6 | 25~66.7 | 29.2~78.3 | 34.7~91.7 | ||||||||||
| 最大壓力[bar] | 37 | 37 | 25 | 22 | 31 | 34 | 28 | 34 | 34 | 29 | ||||||||||
| 電機功率[kW] | 2.2~45 | 4~55 | 4~55 | 7.5~55 | 5.5~75 | 11～110 | 11~110 | 18.5~200 | 22~200 | 30~200 | ||||||||||
| 溫度范圍[℃] | -15~105 | |||||||||||||||||||
| 最高效率[%] | 75 | 75 | 75 | 76 | 79 | 80 | 80 | 82 | 83 | 84 | ||||||||||
| 管路連接 | ||||||||||||||||||||
| DIN法蘭 | DN65 | DN80 | DN100 | DN100 | DN100 | DN150 | DN150 | DN200 | DN200 | DN200 | ||||||||||
