浙江久江泵業有限公司
0577-67279006

搜索想要找的水泵

產品目錄
首頁/ 產品中心/ 隔膜泵/ QBY衛生級氣動隔膜泵

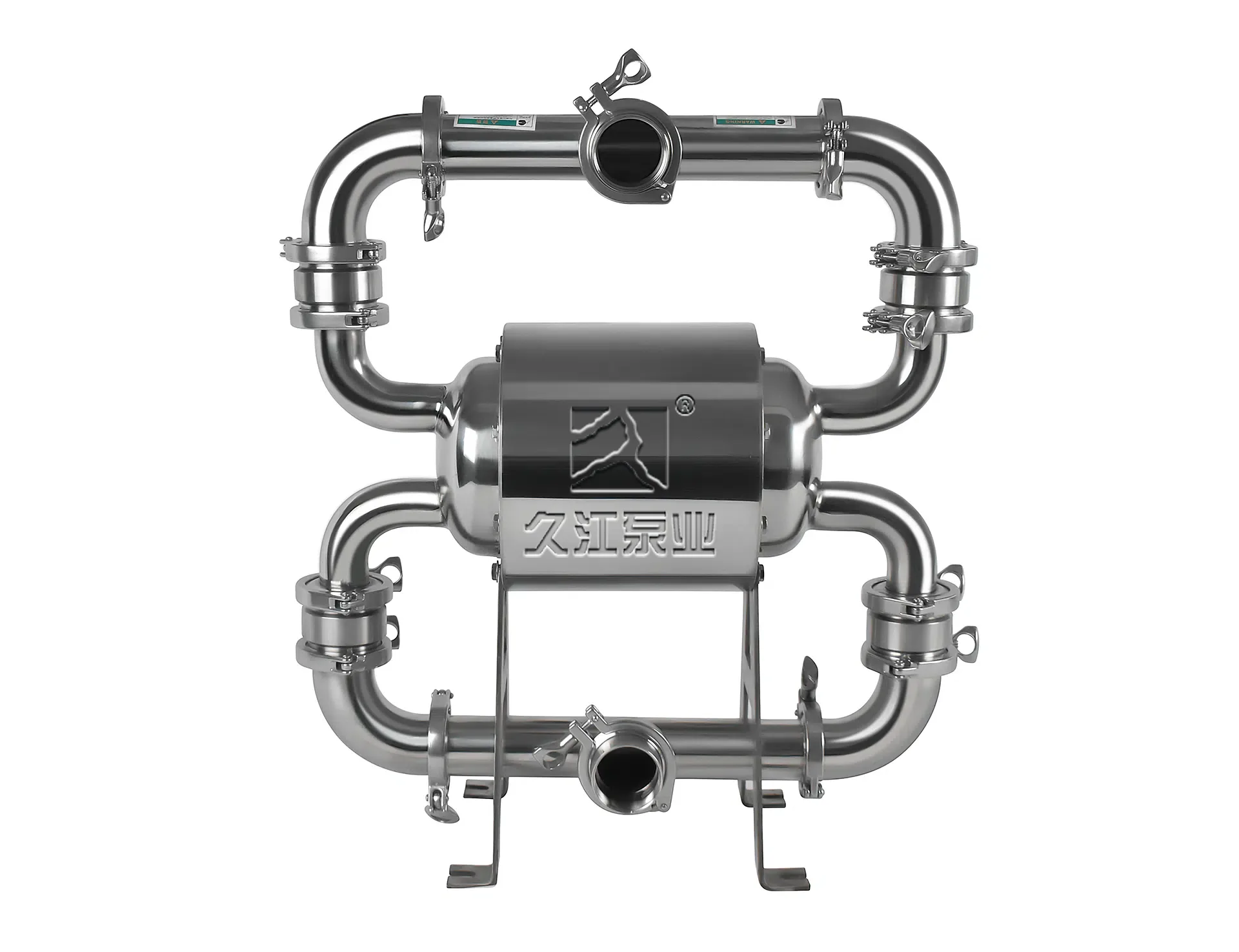

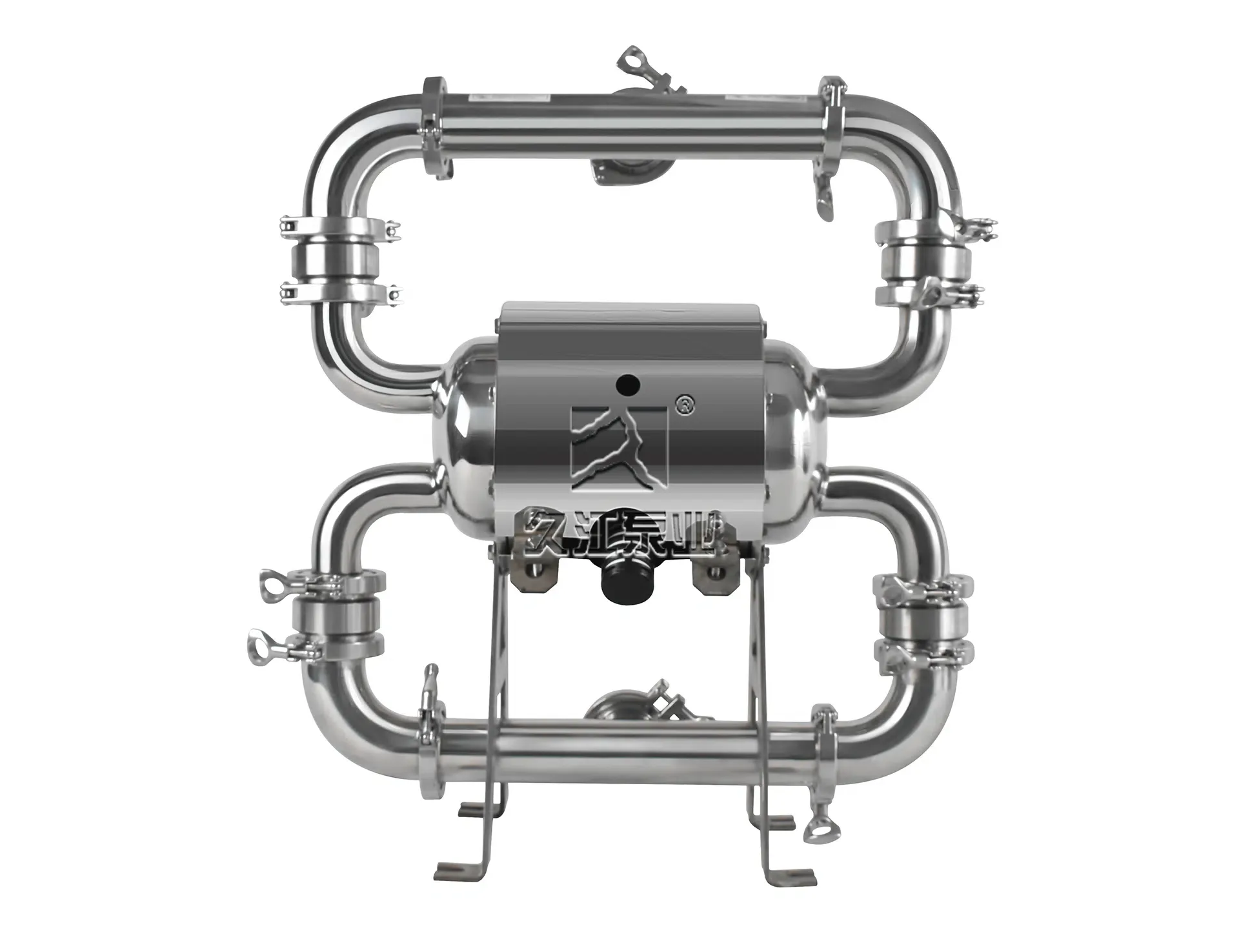

QBY衛生級氣動隔膜泵

氣動隔膜泵
下載資料
客服熱線
0577-67279006
產品概述
在泵的兩個對稱工作腔中,各裝有一片有彈性的隔膜,聯桿將兩塊隔膜結成一體,壓縮空氣從泵的進氣接頭進入配氣閥后,推動兩個工作腔內的隔膜,驅使聯桿聯接的兩塊隔膜同步運行。與此同時,另一工作腔中的氣體則從其隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一工作腔,推動隔膜朝相反方向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替地開啟和關閉,從而將液體連續地吸入和排出。
主要用途

1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等;

2、泵吸油漆、顏料、膠水、粘合劑等;

3、泵吸各種瓦、瓷、磚器及陶器釉漿等;

4、泵吸各種磨料、腐蝕劑、清洗油垢等

5、泵吸各種劇毒、易燃、易發揮液體等;

6、泵吸各種污水、水泥灌漿及灰漿等;

7、泵吸各種強酸、強堿、強腐蝕液體等;

8、作為各種固液分離設備的前級送壓裝置。

注意事項

1、保證流體中所含的顆粒不超過泵的安全通過顆粒直徑標準,氣動隔膜泵的排氣中可能含有固體物,不要將排氣口對著工作區或者人,以免造成人身傷害。

2、進氣壓力不要超過泵的允許使用壓力,高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能,

3、保證泵壓的管道系統能承受所達到得輸出壓力,保證驅動氣路系統的清潔和正常工作條件。

4、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失,根據需要使用足夠大截面積的導線,把泵上的接地螺釘妥善可靠接地。

5、接地要求符合當地法規法律要求及現場的一些特殊要求的規定。

6、緊固好泵及各連接管接頭,防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。

7、要周期性的檢查和測試接地系統的可靠性,要求接地電阻小于100歐姆。定期的維護檢查,是能夠很好的運行氣動隔膜泵的必要條件。

8、保持良好的排氣和通風、遠離易燃易爆和熱源。這點很重要,遠離危險物品。

9、當輸送易燃和有毒的流體時,請將排口接到遠離工作區的安全地方。

10、請使用至少3/8”內徑內壁光滑的管道連接排氣口和消聲器。

11、當隔膜失效時,輸送的物料會從排氣消聲器中噴出。

12、正確使用泵,不允許長時間的空運轉。

13、氣動隔膜泵如輸送的有害有毒流體泵,請不要把泵直接送到廠家來修理。根據當地法律法規妥善處理,并使用純正配件以保證使用壽命。

14、保證泵壓的管道系統能承受所達到得輸出壓力,保證驅動氣路系統的清潔和正常工作條件。

15、氣動隔膜泵保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。

16、緊固好泵及各連接管接頭,防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。

17、氣動隔膜泵流體的高壓可能會導致嚴重的人身傷亡和財產損失,請不要在泵加壓時,對泵及料管系統進行任何的維修工作,如要做維修時,先切斷泵的進氣,打開旁通的卸壓機構使管路系統卸壓,慢慢松開連接的各管道接頭。

18、液體輸送部分使用鋁合金材料的泵,請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳氫化合物溶劑,則將會產生腐蝕引起泵體爆裂。

19、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項,必要的話,配給必需的防護用品。

20、氣動隔膜泵接地要求符合當地法規法律要求及現場的一些特殊要求的規定。

21、進氣壓力不要超過泵的允許使用壓力,高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。

22、氣動隔膜泵保證流體中所含的顆粒不超過泵的安全通過顆粒直徑標準。

結構圖紙
QBY氣動隔膜泵系列

QBY-K氣動隔膜泵系列

CX氣動隔膜泵系列

CH氣動隔膜泵系列
性能參數

QBY氣動隔膜泵系列性能參數

型號 流量
(m3/h)
揚程
(m)
出口壓力
(kgf/c㎡)
吸程
(m)
最大允許顆粒直徑
(mm)
最大供氣壓力
(cgf/c㎡)
最大空氣消耗量
(m3/min)
正??諝庀牧?br> (m3/min) 材料

ZL104
不銹鋼
1Cr18Ni9Ti
鑄鐵
HT200
增強聚丙烯 過濾部分襯氟
QBY-10 0-0.8 0-50 6 0-3 1 7 0.6 0.3 /
QBY-15 0-1 0-50 6 0-3 1 7 0.6 0.3 /
QBY-25 0-2.4 0-50 6 0-5 2.5 7 1.7 0.6
QBY-40 0-8 0-50 6 0-5 4.5 7 1.7 0.6
QBY-50 0-12 0-50 6 0-5 8 7 4.9 1.7 /
QBY-65 0-16 0-50 6 0-5 8 7 4.9 1.7 /
QBY-80 0-24 0-50 6 0-5 10 7 9.1 3 / /
QBY-100 0-30 0-50 6 0-5 10 7 9.1 3 / /

QBY-K氣動隔膜泵系列性能參數

型號 流量
(m3/h)
揚程
(m)
出口壓力
(kgf/c㎡)
吸程
(m)
最大允許顆粒直徑
(mm)
最大供氣壓力
(cgf/c㎡)
最大空氣消耗量
(m3/min)
正常空氣消耗量
(m3/min)
材料

ZL104
不銹鋼
1Cr18Ni9Ti
鑄鐵
HT200
增強聚丙烯 過濾部分襯氟
QBY-K10 0-0.8 0-50 6 0-3 1 7 0.6 0.3 /
QBY-K15 0-1 0-50 6 0-3 1 7 0.6 0.3 /
QBY-K25 0-2.4 0-50 6 0-5 2.5 7 1.7 0.6
QBY-K40 0-8 0-50 6 0-5 4.5 7 1.7 0.6
QBY-K50 0-12 0-50 6 0-5 8 7 4.9 1.7 /
QBY-K65 0-16 0-50 6 0-5 8 7 4.9 1.7 /
QBY-K80 0-24 0-50 6 0-5 10 7 9.1 3 / /
QBY-K100 0-30 0-50 6 0-5 10 7 9.1 3 / /

CX氣動隔膜泵系列性能參數

型號 流量
(m3/h)
揚程
(m)
出口壓力
(kgf/c㎡)
吸程
(m)
最大允許顆粒直徑
(mm)
最大供氣壓力
(cgf/c㎡)
最大空氣消耗量
(m3/min)
正??諝庀牧?br> (m3/min) 材料

ZL104
不銹鋼
1Cr18Ni9Ti
鑄鐵
HT200
增強聚丙烯 過濾部分襯氟
CX-15 0-2 0-60 6 0-3 1 7 0.6 0.3 /
CX-25 0-3.5 0-60 6 0-3 2.5 7 1.7 0.6
CX-40 0-8 0-60 6 0-3 4.5 7 1.7 0.6
CX-50 0-15 0-60 6 0-3 8 7 4.9 1.7
CX-80 0-25 0-60 6 0-3 10 7 9.1 3

CH氣動隔膜泵系列性能參數

型號 流量
(m3/h)
揚程
(m)
出口壓力
(kgf/c㎡)
吸程
(m)
最大允許顆粒直徑
(mm)
最大供氣壓力
(cgf/c㎡)
最大空氣消耗量
(m3/min)
正??諝庀牧?br> (m3/min) 材料

ZL104
不銹鋼
1Cr18Ni9Ti
鑄鐵
HT200
增強聚丙烯
CH-25 0-7 0-70 7 0-5 2.5 7 1.7 0.6
CH-40 0-15 0-70 7 0-5 4.5 7 1.7 0.6
CH-50 0-25 0-70 7 0-5 8 7 4.9 1.7
CH-80 0-45 0-70 7 0-5 10 7 9.1 3 /
資料下載
PDF資料下載 久江泵業
QBY衛生級氣動隔膜泵PDF圖冊資料
文件大小: 53.43 MB
