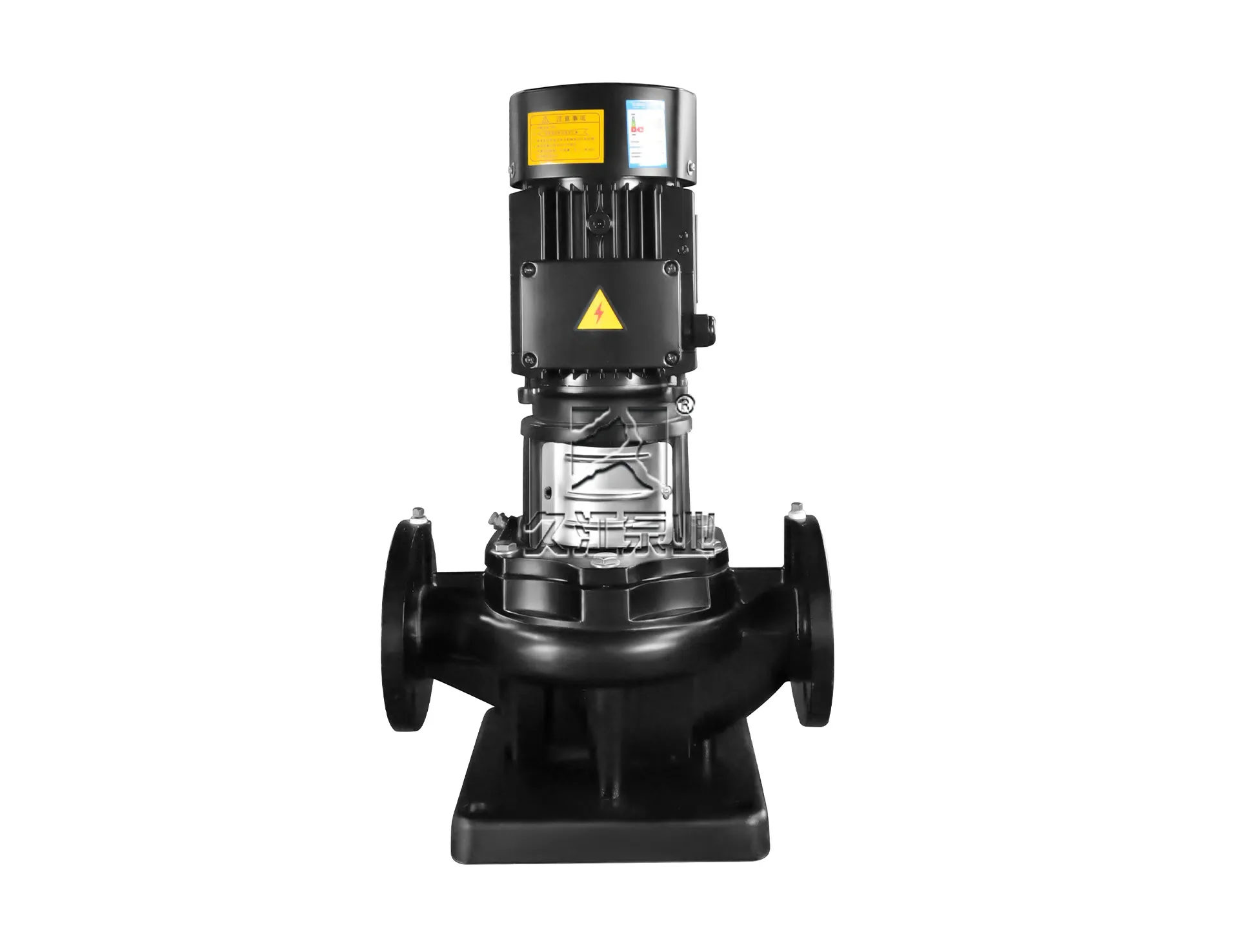

產品概述

TD型單級管道離心泵，配有標準電機和機械密封。此類產品的結構與相近類型產品相比，更不易受到泵送液體中雜質的影響。產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。 TD125和TD150產品同時提供加長軸結構和便拆式結構，TD200以上產品全部采用便拆式結構，更換機械密封無需拆卸電機。

應用

產品適宜在清潔、稀薄、非侵蝕、非易燃易爆，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體對液體溫度：-15℃~110℃最大工作壓力：常規型為PN12巴；特殊型為PN16巴。

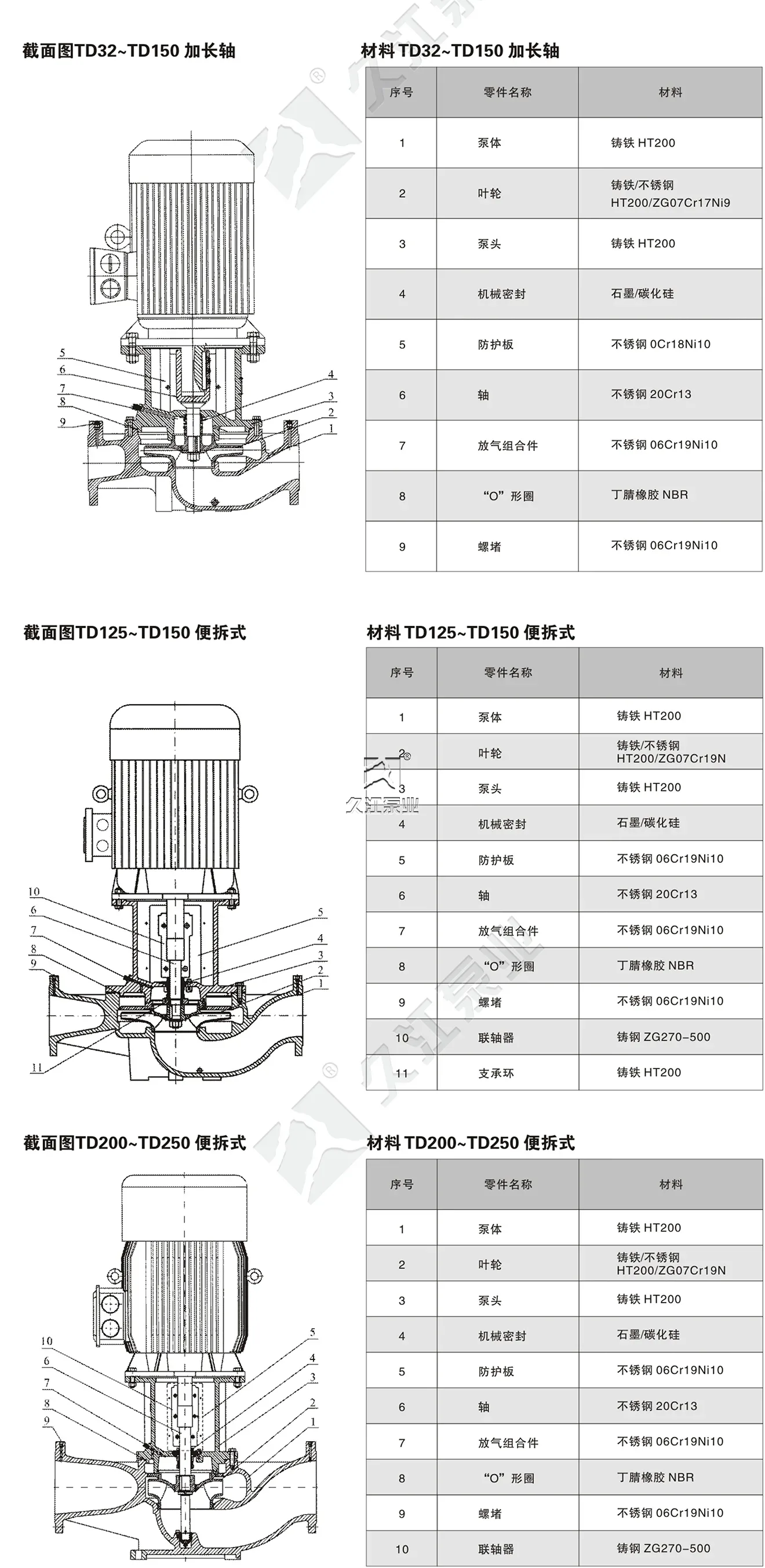

結構圖紙

性能參數

序號	泵型號	Q (m3/h)	H (m)	n (r/min)	標準電機電壓(V)
					1×220V	3×380V
					P2(kW)	P2(kW)
1	TD32-18/2	8	18	2900	1.1	1.1
2	TD32-21/2	12.5	21		1.5	1.5
3	TD32-25/2	12.5	25		2.2	2.2
4	TD32-32/2	12.5	32			3
5	TD32-38/2	12.5	38			4
6	TD32-50/2	12.5	50			5.5
7	TD40-16/2	12.5	16		1.1	1.1
8	TD40-20/2	12.5	20		1.5	1.5
9	TD40-18/2	20	18		2.2	2.2
10	TD40-25/2	20	25			3
11	TD40-30/2	25	30			4
12	TD40-36/2	25	36			5.5
13	TD40-48/2	25	48			7.5
14	TD50-34/2	12.5	34			3
15	TD50-38/2	12.5	38			4
16	TD50-50/2	12.5	50			5.5
17	TD50-58/2	12.5	58			7.5
18	TD50-80/2	12.5	80			11
19	TD50-12/2	16	12		1.1	1.1
20	TD50-15/2	20	15		1.5	1.5
21	TD50-18/2	25	18		2.2	2.2
22	TD50-24/2	25	24			3
23	TD50-28/2	30	28			4
24	TD50-35/2	30	35			5.5
25	TD50-40/2	35	40			7.5
26	TD50-50/2	40	50			11
27	TD50-60/2	50	60			15
28	TD50-70/2	50	70			18.5
29	TD50-81/2	50	81			22
30	TD65-36/2	25	36			5.5
31	TD65-48/2	25	48			7.5
32	TD65-15/2	30	15		2.2	2.2
33	TD65-19/2	30	19			3
34	TD65-22/2	40	22			4
35	TD65-30/2	40	30			5.5
36	TD65-34/2	50	34			7.5
37	TD65-40/2	50	40			11
38	TD65-50/2	50	50			15
39	TD65-61/2	50	61			18.5
40	TD65-67/2	50	67			22
41	TD65-83/2	50	83			30

序號	泵型號	Q (m3/h)	H (m)	n (r/min)	標準電機電壓(V)
					1×220V	3×380V
					P2(kW)	P2(kW)
42	TD80-13/2	50	13	2900		3
43	TD80-18/2	50	18			4
44	TD80-22/2	50	22			5.5
45	TD80-28/2	50	28			7.5
46	TD80-40/2	50	40			11
47	TD80-48/2	50	48			15
48	TD80-30/2	80	30			11
49	TD80-38/2	80	38			15
50	TD80-47/2	80	47			18.5
51	TD80-54/2	80	54			22
52	TD80-67/2	80	67			30
53	TD100-9/2	50	9		2.2	2.2
54	TD100-15/2	60	15			4
55	TD100-17/2	80	17			5.5
56	TD100-22/2	80	22			7.5
57	TD100-27/2	100	27			11
58	TD100-33/2	100	33			15
59	TD100-40/2	100	40			18.5
60	TD100-48/2	100	48			22
61	TD100-52/2	130	52			30
62	TD125-11/4	120	11	1450		5.5
63	TD125-14/4	120	14	1450		7.5
64	TD125-18/4	160	18	1480		11
65	TD125-22/4	160	22			15
66	TD125-28/4	160	28			18.5
67	TD125-32/4	160	32			22
68	TD125-40/4	160	40			30
69	TD125-50/4	160	50			37
70	TD150-12.5/4	200	12.5			11
71	TD150-17/4	200	17			15
72	TD150-21/4	200	21			18.5
73	TD150-25/4	200	25			22
74	TD150-33/4	200	33			30
75	TD150-40/4	200	40			37
76	TD150-50/4	200	50			45
77	TD200-15/4	300	15			18.5
78	TD200-18/4	300	18			22
79	TD200-24/4	300	24			30
80	TD200-30/4	300	30			37
81	TD200-35/4	300	35			45
82	TD200-44/4	300	44			55

序號	泵型號	Q (m3h)	H (m)	n (r/min)	標準電機電壓(V)
					1×220V	3×380V
					P2(kW)	P2(kW)
83	TD200-53/4	400	53	1480		75
84	TD200-12.5/4	400	12.5			22
85	TD200-20/4	400	20			30
86	TD200-23/4	400	23			37
87	TD200-27/4	400	27			45
88	TD200-32/4	400	32			55
89	TD200-43/4	400	43			75
90	TD200-50/4	500	50			90
91	TD250-15/4	500	15			30
92	TD250-18/4	500	18			37
93	TD250-21/4	500	21			45
94	TD250-27/4	500	27			55
95	TD250-36/4	500	36			75
96	TD250-44/4	500	44			90
97	TD250-53/4	500	53			110
98	TD250-12.5/4	630	12.5			30
99	TD250-14/4	630	14			37
100	TD250-17/4	630	17			45
101	TD250-20/4	630	20			55
102	TD250-26/4	630	26			75
103	TD250-32/4	630	32			90
104	TD250-40/4	630	40			110
105	TD250-50/4	630	50			132
106	TD300-15/4	900	15			55
107	TD300-20/4	900	20			75
108	TD300-25/4	900	25			90
109	TD300-30/4	900	30			110
110	TD300-35/4	900	35			132
111	TD300-44/4	900	44			160
112	TD300-55/4	900	55			200
