首頁/ 產品中心/ 化工泵/ IH化工離心泵

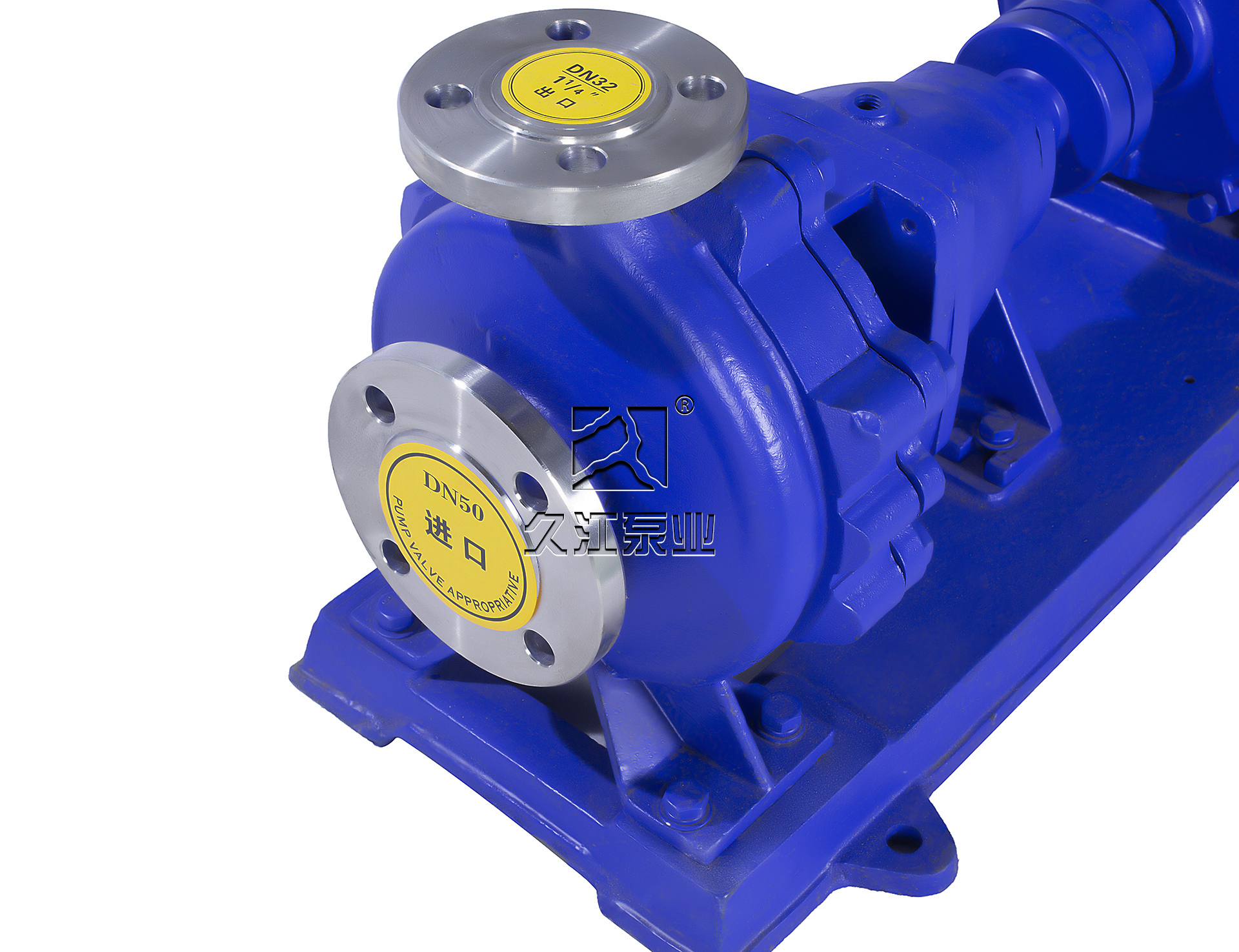

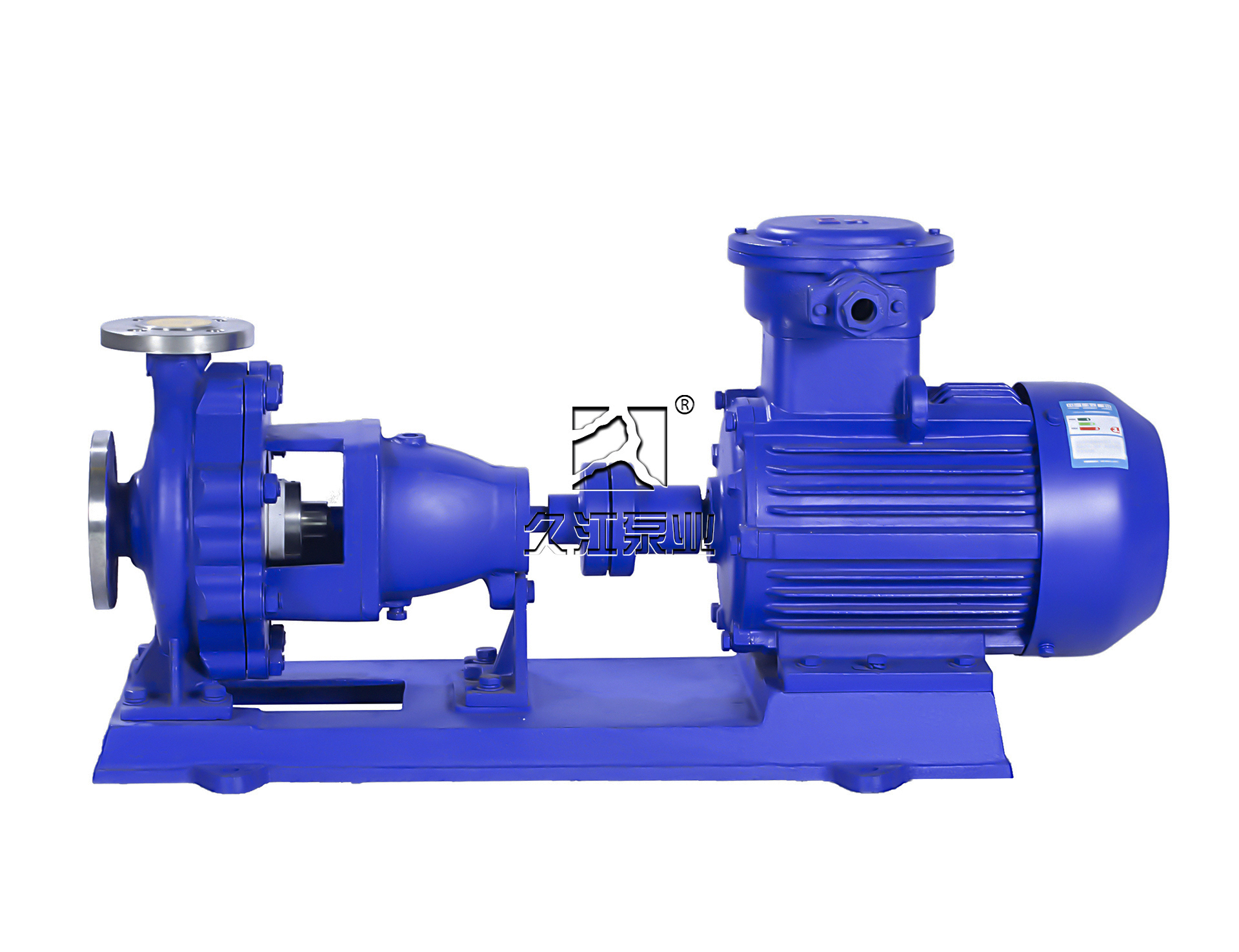

IH化工離心泵

下載資料
客服熱線
0577-67279006
產品概述
IH 型化工泵為單級單吸懸臂式離心泵，其額定性能點與尺寸等效采用國際標準 ISO2858-1975 (E)，可作為 F 型耐腐蝕泵的升級換代節能款產品。 該泵適用于化工、石油、冶金、電站、食品、制藥、合成纖維等行業，可輸送溫度在 - 20℃~105℃的腐蝕性介質，或物理、化學性能與水相近的介質。
IH型化工泵的性能范圍(按設計點)
流量：6.3~400m3/h
揚程：5~125m
泵的最高工作設計壓力為1.6兆帕。
用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。泵的過流部分 主要零件的材料及其代號有下列五種：
材料名稱 代號
ZG1Cr18Ni9 303
ZG1Cr18Ni9Ti 305
ZGOCr18Ni12Mo2Ti 306
ZG1Cr18Ni12Mo2Ti 307
ZG1Cr18Mn13Mo2CuN 402

注：除上表已列出的材料外，生產廠還可根據用戶需要，選用適合制造該系列離心漿泵的材料。所選 材料及其代號應原則符合GB2100-80。 對國家尚未規定代號的材料，允許采用國際或國內通用的材料代 號(如行業或工廠標準)。

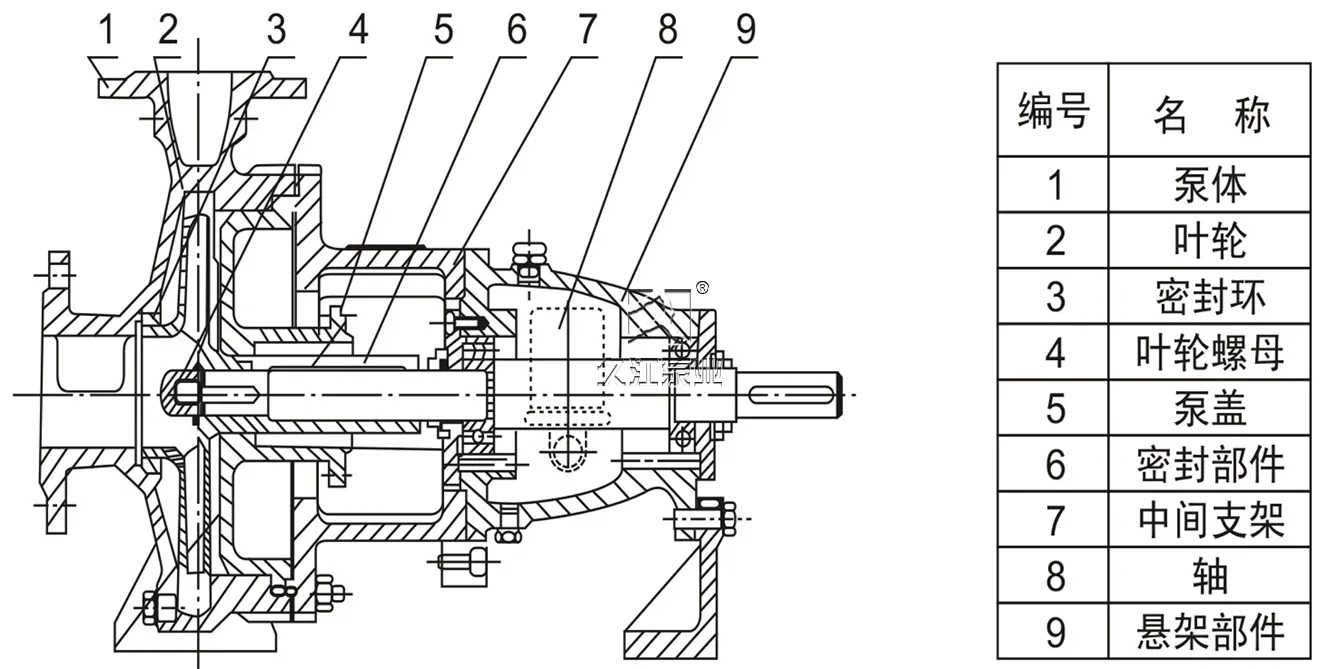

結構圖紙


性能參數
型號 轉速
(r/min)		 流量Q 揚程
H
(m)		 效率
η
(%)		 功率P 必需汽蝕余量
(NPSH)r
(m)
  (m3h) (L/s) 軸功率P軸 電機功率P電
(KW)
IH50-32-125 2900 7.5 2.08 23 43 1.09 2.2 2.0
12.5 3.47 20 51 1.33 2.0
15.0 4.17 18 49 1.50 2.5
1450 3.75 1.04 5.75 36 0.16 0.55
6.3 1.74 5.0 45 0.19
7.5 2.08 4.5 44 0.21
IH50-32-160 2900 7.5 2.08 34.5 33 2.13 3 2.0
12.5 3.47 32 46 2.37 2.0
15.0 4.17 30 50 2.45 2.5
1450 3.75 1.04 8.6 29 0.30 0.6 2.0
6.3 1.74 8.0 40 0.34 2.0
7.5 2.08 7.5 43 0.36 2.5
IH50-32-200 2900 7.5 2.08 51.8 28 3.78 5.5 2.0
12.5 3.47 50 39 4.36 2.0
15.0 4.17 48 43 4.56 2.5
1450 3.75 1.04 12.9 23 0.57 0.75
6.3 1.74 12.5 33 0.65
7.5 2.08 12.0 36 0.68
IH50-32-250 2900 7.5 2.08 82 23 7.28 11 2.0
12.5 3.47 80 33 8.25 2.0
15.0 4.17 78.5 36.5 8.79 2.5
1450 3.75 1.04 20.5 17 1.23 1.5
6.3 1.74 20 27 1.27
7.5 2.08 19.6 31 1.29
IH65-50-125 2900 15 4.17 21.3 47 1.85 3
25 6.94 20 62 2.2
30 8.33 18.6 63 2.4
1450 7.5 2.08 5.4 44 0.25 0.55
12.5 3.47 5 55 0.31
15 4.17 4.5 56 0.33
IH65-50-160 2900 15 4.17 34.2 44 3.18 5.5 2.0
25 6.94 32 57 3.82 2.0
30 8.33 30 59 4.15 2.5
1450 7.5 2.08 8.55 39 0.45 0.75
12.5 3.47 8 51 0.53
15.0 4.17 7.5 52.5 0.58
IH65-40-200 2900 15 4.17 53.2 41 5.30 7.5 2.0
25 6.94 50 52 6.55 2.0
30 8.33 47.6 53.5 7.27 2.5
1450 7.5 2.08 13.3 35 0.78 1.1
12.5 3.47 12.5 46 0.93
15.0 4.17 11.9 47.5 1.02
IH65-40-250 2900 15 4.17 81.2 34 9.76 15
25 6.94 80 46 11.84
30 8.33 78.4 50 12.8
1450 7.5 2.08 20.3 28 1.48 2.2
12.5 3.47 20 39 1.75
15 4.17 19.6 43 1.86
IH65-60-315 2900 15 4.17 126.8 28 18.5 30 2.0
25 6.94 125 39 21.8 2.0
30 8.33 124 42.5 23.8 2.5
1450 7.5 2.08 32.4 22 3.0 4
12.5 3.47 32 33 3.3
15.0 4.17 31.7 37 3.5
型號 轉速
(r/min)		 流量Q 揚程
H
(m)		 效率
η
(%)		 功率P 必需汽蝕余量
(NPSH)r
(m)
  (m3h) (L/s) 軸功率P軸 電機功率P電
(KW)
IH80-65-125 2900 30 8.33 23.2 60 3.16 5.5 3.0
50 13.9 20 69 3.95 3.0
60 16.7 17.6 67 4.29 4.0
1450 15 4.17 5.8 54 0.44 0.75 2.5
25 6.94 5.0 64 0.53 2.5
30 8.33 4.4 62 0.58 3.0
IH80-65-100 2900 30 8.33 36 57 5.16 7.5 2.0
50 13.9 32 67 6.5 2.3
60 16.7 28.4 65 7.14 3.3
1450 15 4.17 9 50 0.74 1.5
25 6.94 8 62 0.88
30 8.33 7.2 62 0.95
IH80-50-200 2900 30 8.33 55.2 53 8.5 15 2.0
50 13.9 50 63 10.8 2.5
60 16.7 45.2 62 11.9 3.2
1450 15 4.17 13.5 44 1.25 2.2 2.0
25 6.94 12.5 57 1.49 2.0
30 8.33 11.5 58 1.6 2.5
IH80-50-250 2900 50 13.88 80 58 18.8 22
1450 25 6.94 20 52 2.62 3
IH80-50-315 2900 50 13.88 125 52 32.7 3.7
1450 25 6.94 32 46 4.73 5.5
IH100-50-125 2900 100 27.7 50 72 18.9 11
1450 50 13.88 12.5 68 2.5 1.5
IH100-80-160 2900 60 16.7 37 60 10.1 15 3.8
100 27.8 32 73 11.9 4.3
120 33.3 28 73 12.5 5.0
1450 30 8.33 9.25 58 1.3 2.2 3.0
50 13.9 8 69 1.58 3.4
60 16.7 7 68 1.68 3.7
IH100-65-200 2900 60 16.7 56 63 14.5 22 3.4
100 27.8 50 72 18.9 3.9
120 33.3 44 71 20.3 5.2
1450 30 8.33 14.0 60 1.91 4 2.5
50 13.9 12.5 68 2.5 2.5
60 16.7 11.0 63 2.85 3.0
IH100-65-250 2900 60 16.7 88 57 25.2 45 3.0
100 27.8 80 68 32.0 3.6
120 33.3 70 67 34.07 4.5
1450 30 8.33 22 50 3.6 5.5 2.5
50 13.9 20 63 4.3 2.5
60 16.7 18.5 64 4.7 3.0
IH100-65-315 2900 60 16.7 132 48 44.9 75 2.8
100 27.8 125 62 54.9 3.2
120 33.3 119 64 60.8 4.2
1450 30 8.33 33.5 44 6.2 11 2.0
50 13.9 32 58 7.5 2.0
50 16.7 30.5 60 8.3 2.5
IH125-100-200 2900 120 33.3 61 68 29.3 45 4.5
200 55.6 50 77 35.4 5.0
240 66.7 41 70 38.3 5.8
1450 60 16.7 15.25 64 3.89 7.5 2.5
100 27.8 12.5 73 4.66 2.9
120 33.3 10.25 66 5.08 3.6
型號 轉速
(r/min)		 流量Q 揚程
H
(m)		 效率
η
(%)		 功率P 必需汽蝕余量
(NPSH)r
(m)
  (m3h) (L/s) 軸功率P軸 電機功率P電
(KW)
IH125-100-250 2900 120 33.3 90 62 47.4 75 3.7
200 55.6 80 75 58.1 4.5
240 66.7 73 74 64.5 5.5
1450 60 16.7 22.5 59 6.23 11 2.0
100 27.8 20 72 7.56 2.3
120 33.3 18.25 71 8.40 3.0
H125-100-315 2900 200 55.55 80 75 58.1 90
1450 100 27.77 32 67 13 22
IH125-100-400 1450 100 27.77 50 62 22 30
IH150-125-250 1450 120 33.3 24.8 66 12.3 30 2.5
200 55.6 20 77 14.1 2.8
240 66.7 15 68 14.4 3.5
IH150-125-315 1450 120 33.3 36.3 63 18.8 30 2.5
200 55.6 32.0 75 23.2 2.8
240 66.7 28.5 72 25.9 3.8
IH150-125-400 1450 120 33.3 57.5 61 30.8 55 2.0
200 55.6 50 70 38.9 2.5
240 66.7 44 63 45.6 3.0
IH200-150-250 1450 400 111.1 20 79 27.6 37
IH200-150-315 1450 240 66.7 35.6 67 34.7 55 3.0
400 111.1 32.0 79 44.1 3.5
460 127.8 29.4 77 47.8 4.0
IH200-150-400 1450 240 66.7 55.8 67 54.4 90 3.0
400 111.1 50 78 69.8 3.5
460 127.8 47 75 78.5 4.0
資料下載
PDF資料下載 久江泵業
IH化工離心泵PDF圖冊資料
文件大小： 44.88 MB
