首頁/ 產品中心/ 化工泵/ IHF系列氟塑料襯里離心泵

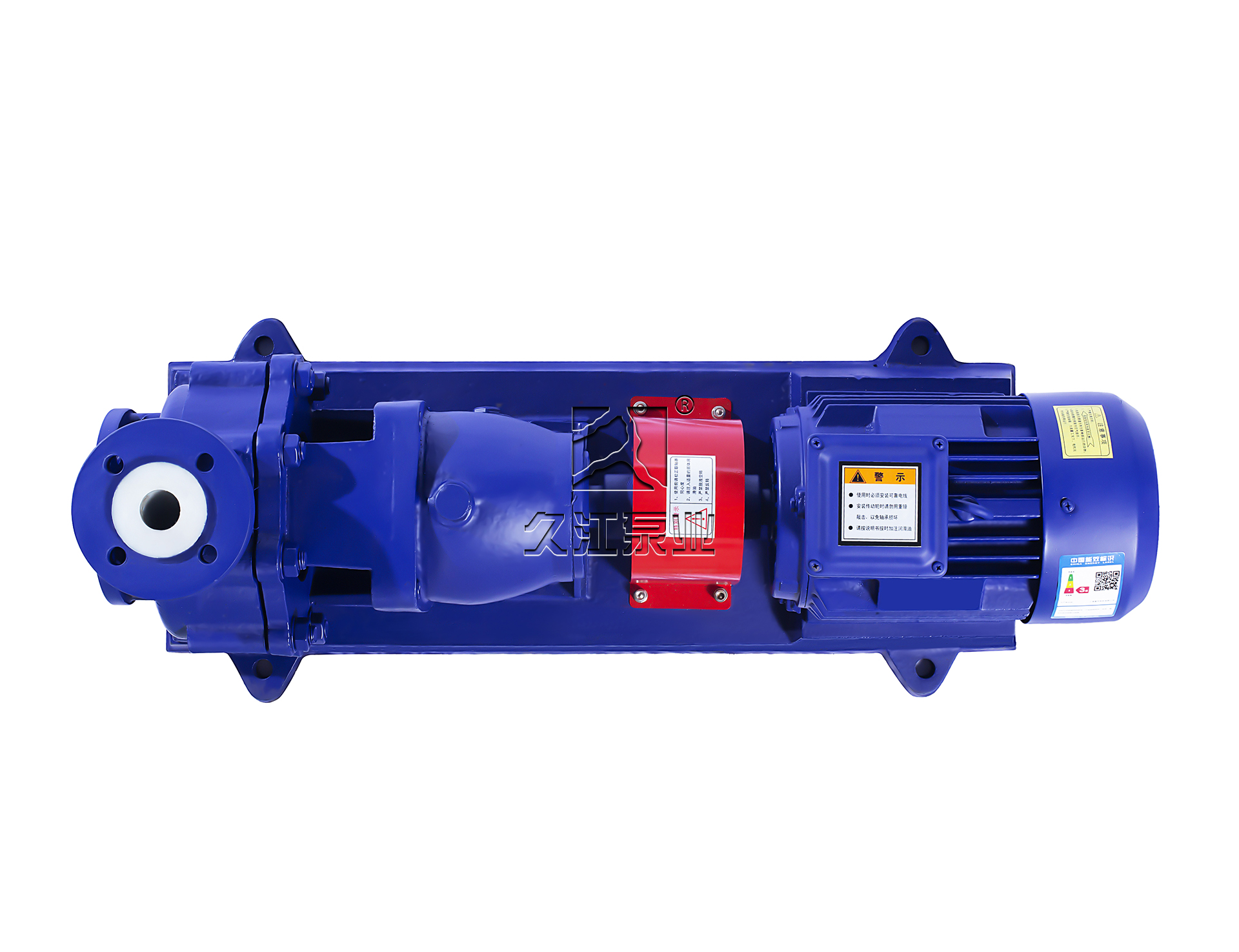

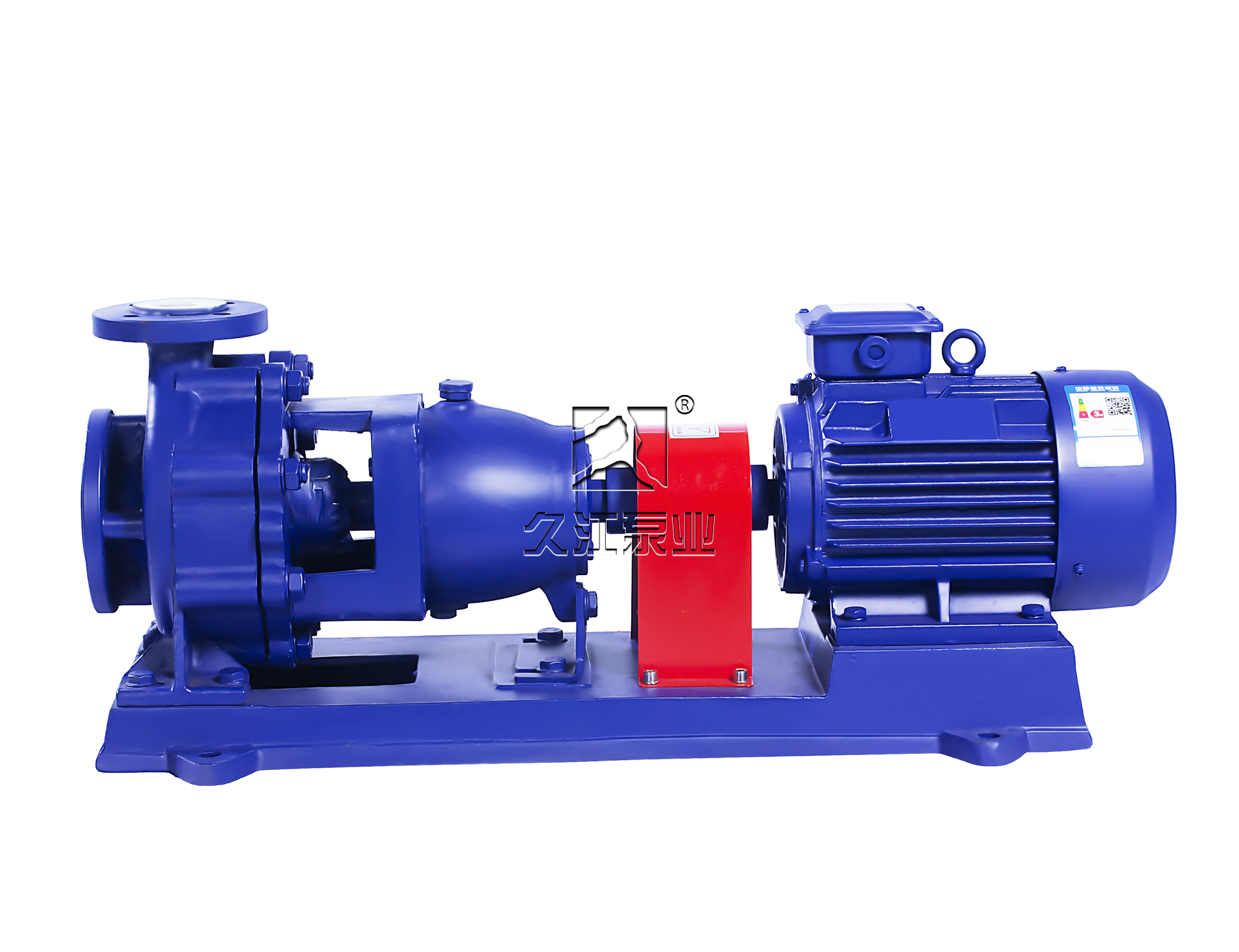

IHF系列氟塑料襯里離心泵

下載資料
客服熱線
0577-67279006
產品概述
HF 型泵為單級單吸式氟塑料合金化工離心泵，是按國家標準設計，并結合非金屬泵的加工工藝設計生產的。 該泵具有耐腐、耐磨、耐高溫、抗老化性能優異、機械強度高、運行過程中不產生有毒分解物、使用溫度范圍寬等優點，輸送介質溫度可達 - 85℃~200℃。 該泵適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業，可滿足液體輸送、廢水處理和加酸等工藝流程的使用需求。 本泵可輸送多種濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質。
結構與特點

IHF 型氟塑料離心泵的泵體采用金屬外殼內襯聚全氟乙丙烯（F46） 結構，葉輪和泵蓋均以金屬嵌件為基底，采用外包氟塑料整體燒結壓制工藝成型。軸封配置外裝式波紋管機械密封，靜環可選用 99.9% 氧化鋁陶瓷或碳化硅材質，動環則采用四氟填充材料或碳化硅材質。

該泵結構先進合理，具備優良的耐腐蝕性能，密封性能可靠，運行狀態穩定，運行噪聲低，使用壽命持久。

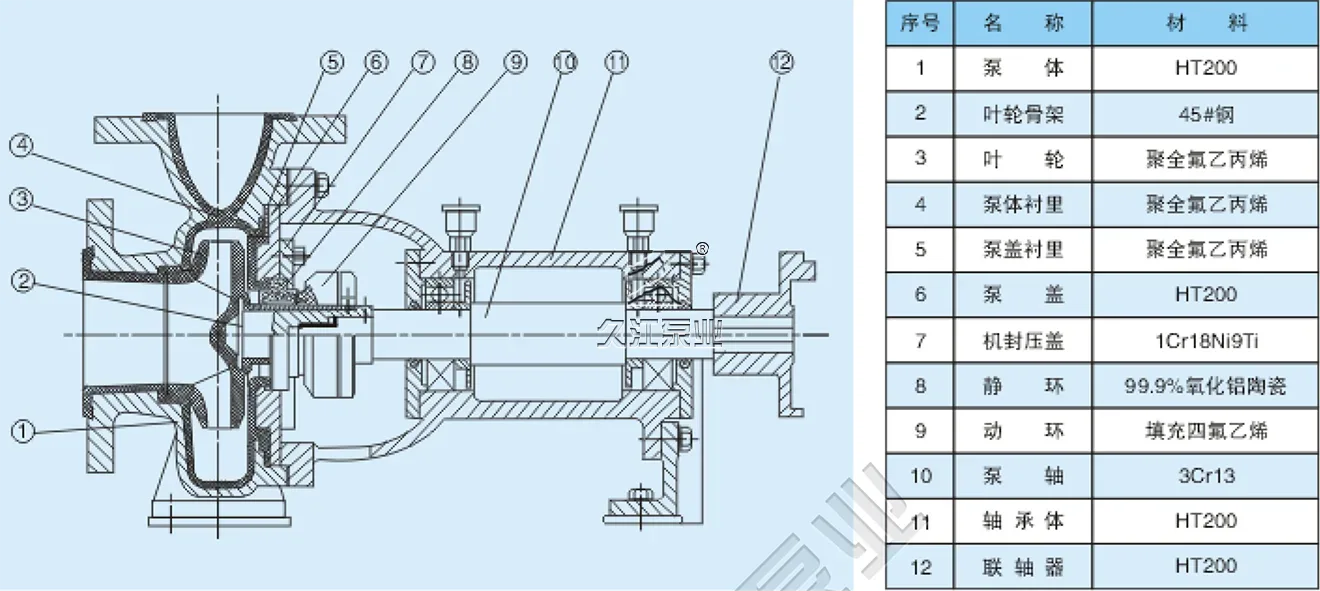

結構圖紙


性能參數
型號 轉速
(r/min)		 流量 揚程
(m)		 效率
(%)		 功率(KW) 必需汽蝕
余量		 葉輪直徑
(mm)		 重量
(kg)
(m3/h) (L/s) 軸功率 電機功率
IHF32-25-125 2900 3.5
5
6.5		 0.97
1.39
1.80		 21
20
18		 40
44
42		 0.50
0.62
0.76		 1.5 2.3 128 80
1450 1.75
2.5
3.25		 0.49
0.69
0.90		 5.25
5
4.5		 37
40
38		 0.068
0.085
0.105		 0.75 2.3 128 75
HF32-25-125A 2900 3.1
4.5
5.8		 0.06
1.25
3.25		 17.6
16
14.4		 38
41
40		 0.70
0.48
0.57		 1.1 2.3 115 75
HF32-25-160 2900 3.5
5
6.5		 0.97
1.39
1.80		 33
32
30		 34
40
42		 0.93
1.10
1.26		 2.2 2.3 162 90
1450 1.75
2.5
3.25		 0.49
0.69
0.90		 8.25
8
7.5		 30
38
40		 0.131
0.143
0.166		 0.75 2.3 162 75
IHF32-25-160A 2900 3.1
4.5
5.8		 0.86
1.25
1.61		 29
28
26		 30
35
36		 0.81
0.97
1.14		 1.5 2.3 152 80
IHF40-32-125 2900 4.4
6.5
8.3		 1.22
1.80
2.31		 21
20
18		 40
45
43		 0.63
0.79
0.95		 2.2 2.5 128 90
1450 2.2
3.25
4.15		 0.60
0.90
1.15		 5.25
5
4.5		 37
41
43		 0.085
0.108
0.127		 0.75 2.5 128 75
HF40-32-125A 2900 3.9
5.6
7.4		 1.08
1.56
2.06		 17.6
16
14.4		 38
42
40		 0.49
0.58
0.72		 1.5 2.5 115 80
IHF40-32-160 2900 4.4
6.5
8.3		 1.22
1.80
2.31		 33
32
30		 34
40
39		 1.16
1.42
1.71		 2.2 2.5 162 90
1450 2.2
2.5
3.25		 0.60
0.90
1.15		 8.25
8
7.5		 33
36
37		 0.14
0.15
0.18		 0.75 2.5 162 75
IHF40-32-160A 2900 3.9
5.6
7.4		 1.08
1.56
2.06		 29
28
26		 32
38
37		 0.96
1.23
1.41		 1.5 2.5 152 80
HF50-32-125 2900 8.8
12.5
16.3		 1.08
1.56
2.06		 21.5
20
17.5		 45
54
53		 1.15
1.26
1.47		 2.2 3.0 128 90
1450 4.4
6.25
8.15		 1.2
1.74
2.26		 5.37
5
4.37		 37
46
45		 0.17
0.18
0.22		 0.75 3.0 128 75
IHF50-32-125A 2900 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 42
52
51		 0.88
0.92
1.08		 1.5 3.0 115 80
IHF50-32-160 2900 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 41
48
47		 1.93
2.27
2.84		 4 3.0 160 120
1450 4.4
6.25
8.15		 1.2
1.74
2.26		 8.25
8
7.5		 31
41
42		 0.31
0.33
0.39		 0.75 3.0 160 90
HF50-32-160A 2900 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 39
47
46		 1.16
1.88
2.34		 3 3.0 150 1010
IHF50-32-200 2900 8.8
12.5
16.3		 2.44
3.47
4.53		 52
50
48		 34
42
41		 3.70
4.10
5.20		 7.5 3.0 190 150
1450 4.4
6.25
8.15		 1.2
1.74
2.26		 13
12.5
12		 25
33
36		 0.62
0.65
0.74		 1.5 3.0 190 100
型號 轉速
(n/min)		 流量 揚程
(m)		 效率
(%)		 功率(KW) 必需汽蝕
余量		 葉輪直徑
(mm)		 重量
(kg)
(m3/h) (Ls) 軸功率 電機功率
HF50-32-200A 2900 8.2
11.7
15.2		 2.28
3.25
4.22		 45
44
42		 31
40
39		 3.24
3.50
4.45		 5.5 3.0 178 130
IHF50-32-250 2900 8.8
12.5
16.3		 2.44
3.47
4.53		 82
80
76		 27
35
34		 7.30
7.80
10		 11 3.0 250 220
1450 4.4
6.25
8.15		 1.2
1.74
2.26		 20.5
20
19		 20
27
30		 1.22
1.26
1.40		 2.2 3.0 250 100
IHF50-32-250A 2900 8.2
11.7
15.2		 2.28
3.25
4.22		 71
70
68		 25
34
33		 4.53
6.56
8.52		 7.5 3.0 235 170
HF65-50-125 2900 17.5
25
32		 4.86
6.94
9.0		 21.5
20
17.5		 56
64
63		 1.83
2.13
2.42		 3 3.5 128 100
1450 8.75
12.5
16		 2.43
3.47
4.44		 5.37
5
4.37		 45
57
58		 0.28
0.30
0.33		 0.75 3.5 128 80
IHF65-50-125A 2900 15.6
22.3
29		 4.33
6.19
8.1		 17
16
14		 53
62
61		 1.36
1.57
1.79		 2.2 3.5 115 90
IHF65-50-160 2900 17.5
25
32		 4.86
6.94
9.0		 33
32
27.5		 50
59
57		 3.15
3.69
4.20		 5.5 3.5 160 145
1450 8.75
12.5
16		 2.43
3.47
4.44		 8.25
8
6.87		 40
53
51		 0.49
0.51
0.59		 1.1 3.5 160 90
HF65-50-160A 2900 16.4
23.3
30.4		 4.56
6.5
8.44		 29
28
24		 48
58
56		 2.70
3.10
3.54		 4 3.5 150 130
IHF65-40-200 2900 17.5
25
32		 4.86
6.94
9.0		 52
50
45.5		 45
54
54		 5.50
6.30
7.35		 11 3.5 195 225
1450 8.75
12.5
16		 2.43
3.47
4.44		 13
12.5
11.4		 36
46
47		 0.86
0.93
1.05		 1.5 3.5 195 100
IHF65-40-200A 2900 16.4
23.3
30.4		 4.56
6.5
8.44		 46
44
40		 43
53
52		 4.30
5.00
5.20		 7.5 3.5 183 170
HF65-40-250 2900 17.5
25
32		 4.86
6.94
9.0		 82
80
76		 39
50
52		 10.10
10.90
12.74		 18.5 3.5 250 240
1450 8.75
12.5
16		 2.43
3.47
4.44		 20.5
20
19		 32
42
44		 1.52
1.62
1.88		 3 3.5 250 130
IHF65-40-250A 2900 16.4
23.3
30.4		 4.56
6.5
8.44		 71
70
68		 36
48
50		 8.80
9.30
11.25		 15 3.5 235 230
HF80-65-125 2900 35
50
65		 9.72
13.9
18.1		 21.5
20
17		 64
69
67		 3.20
3.95
4.50		 5.5 4.0 134 150
1450 17.5
25
32.5		 4.86
6.9
9.0		 5.37
5
4.25		 54
64
62		 0.47
0.53
0.61		 1.1 4.0 134 90
HF80-65-125A 2900 31
45
58		 8.6
12.5
16.1		 17
16
14		 62
68
67		 2.30
2.88
3.30		 4 4.0 120 130
IHF80-65-160 2900 35
50
65		 9.72
13.9
18.1		 33
32
27.5		 60
68
67		 5.24
6.41
7.27		 11 4.0 165 220
型號 轉速
(r/min)		 流量 揚程
(m)		 效率
(%)		 功率(KW) 必需汽蝕
余量		 葉輪直徑
(mm)		 重量
(kg)
(m3/h) (L/s) 軸功率 電機功率
IHF80-65-160 1450 17.5
25
32.5		 4.86
6.9
9.0		 8.25
8
6.88		 50
62
61		 0.78
0.88
1.00		 1.5 4.0 165 100
IHF80-65-160A 2900 31
45
58		 8.6
12.5
16.1		 29
28
24		 58
67
66		 4.10
5.12
5.34		 7.5 4.0 165 190
IHF80-50-200 2900 35
50
65		 9.72
13.9
18.1		 52
50
45.5		 52
64
65		 9.53
10.64
12.39		 15 4.0 197 230
1450 17.5
25
32.5		 4.86
6.9
9.0		 13
12.5
11.38		 51
59
58		 1.21
1.44
1.74		 3 4.0 197 130
HF80-50-200A 2900 31
45
58		 8.6
12.5
16.1		 46
44
40		 50
63
62		 7.35
8.56
10		 11 4.0 185 220
IHF80-50-250 2900 35
50
65		 9.72
13.9
18.1		 82
80
72		 40
50
51		 19.40
21.80
25		 30 4.0 248 400
1450 17.5
25
32.5		 4.86
6.9
9.0		 20.5
20
18		 40
50
51		 2.40
2.70
3.12		 4 4.0 248 145
IHF80-50-250A 2900 31
45
58		 8.6
12.5
16.1		 71.5
70
63		 39
50
51		 15.40
17.60
19.90		 22 4.0 232 310
IHF100-80-125 2900 70
100
130		 19.4
27.8
36.1		 23
20
14		 70
75
65		 6.26
7.26
7.63		 11 5.0 136 220
1450 35
50
65		 9.72
13.9
18.0		 5.75
5
3.5		 65
70
64		 0.85
0.97
0.98		 1.5 4.5 136 100
IHF100-80-125A 2900 62.6
89
116		 17.4
24.7
32.2		 18
16
11		 68
73
65		 4.50
5.30
5.74		 7.5 5.0 122 200
IHF100-80-160 2900 70
100
130		 19.4
27.8
36.1		 34
32
24		 68
74
65		 9.53
11.78
13.03		 15 5.0 170 230
1450 35
50
65		 9.7
13.9
18.0		 8.5
8
6.5		 60
68
67		 1.35
1.60
1.69		 2.2 4.5 170 110
HF100-80-160A 2900 65.4
93.5
121		 18.2
26
33.6		 32
28
21		 66
73
65		 8.60
9.30
10.6		 11 5.0 159 220
IHF100-65-200 2900 70
100
130		 19.4
27.8
36.1		 52
50
42		 64
72
71		 8.60
9.30
10.6		 30 5.0 210 400
1450 35
50
65		 9.7
13.9
18.0		 13
12.5
10.5		 60
68
63		 2.06
2.50
2.95		 4 4.5 210 140
HF100-65-200A 2900 65.4
93.5
121		 18.2
26
33.6		 46
44
37		 63
71
70		 13
15.02
17.40		 22 5.0 197 310
IHF100-65-250 2900 70
100
130		 19.4
27.8
36.1		 87
80
68		 62
69
68		 26.60
31.60
35		 45 4.0 255 450
1450 30
56
60		 8.33
13.9
16.7		 21.2
20
18.5		 58
63
62		 3.00
4.30
4.72		 5.5 4.5 255 170
HF100-65-250A 2900 65.4
93.5
121		 16.2
26
33.6		 76.5
70
59		 60
68
67		 20.25
26.2
28		 37 4.5 238 410
資料下載
PDF資料下載 久江泵業
IHF系列氟塑料襯里離心泵PDF圖冊資料
文件大?。? 32.17 MB
