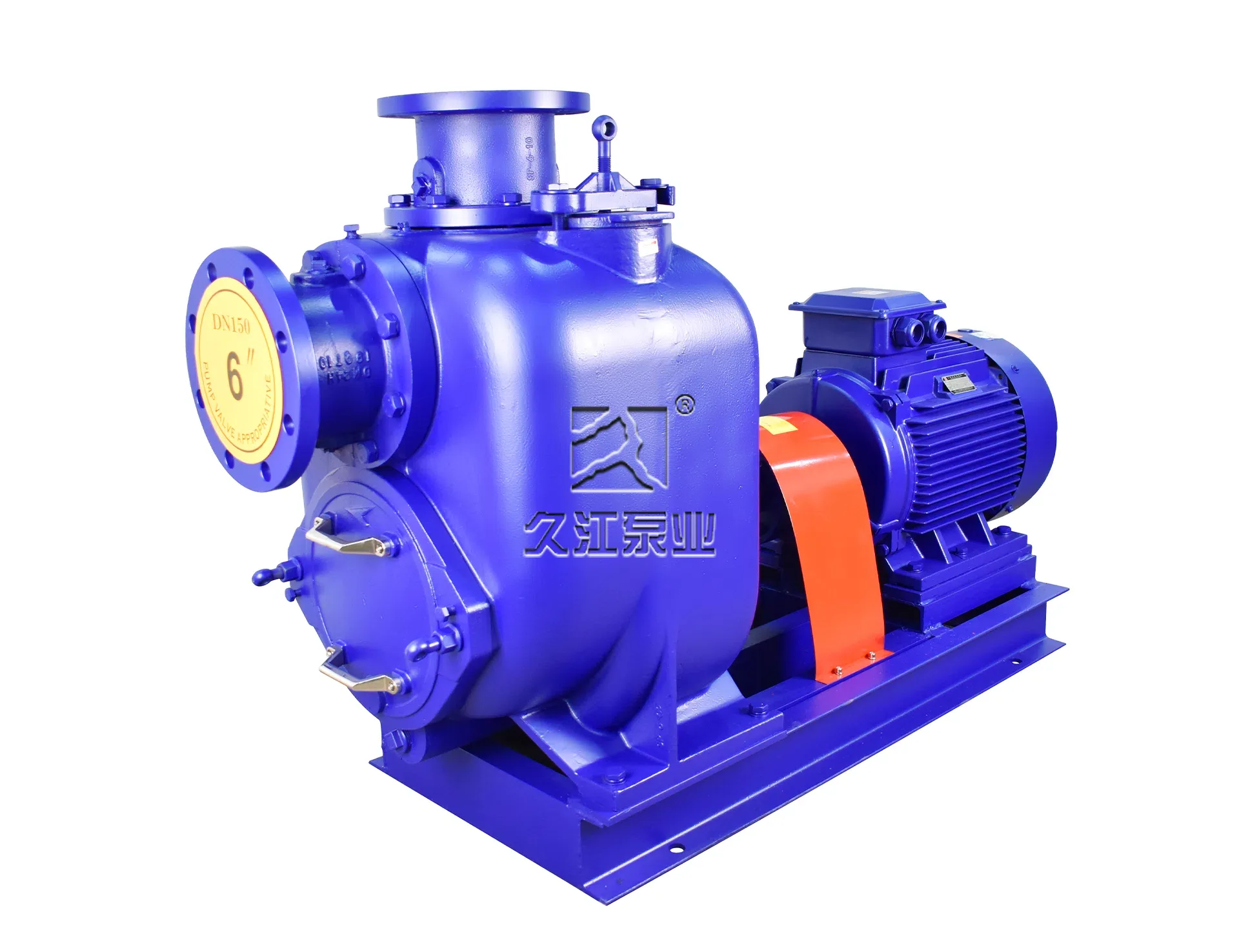

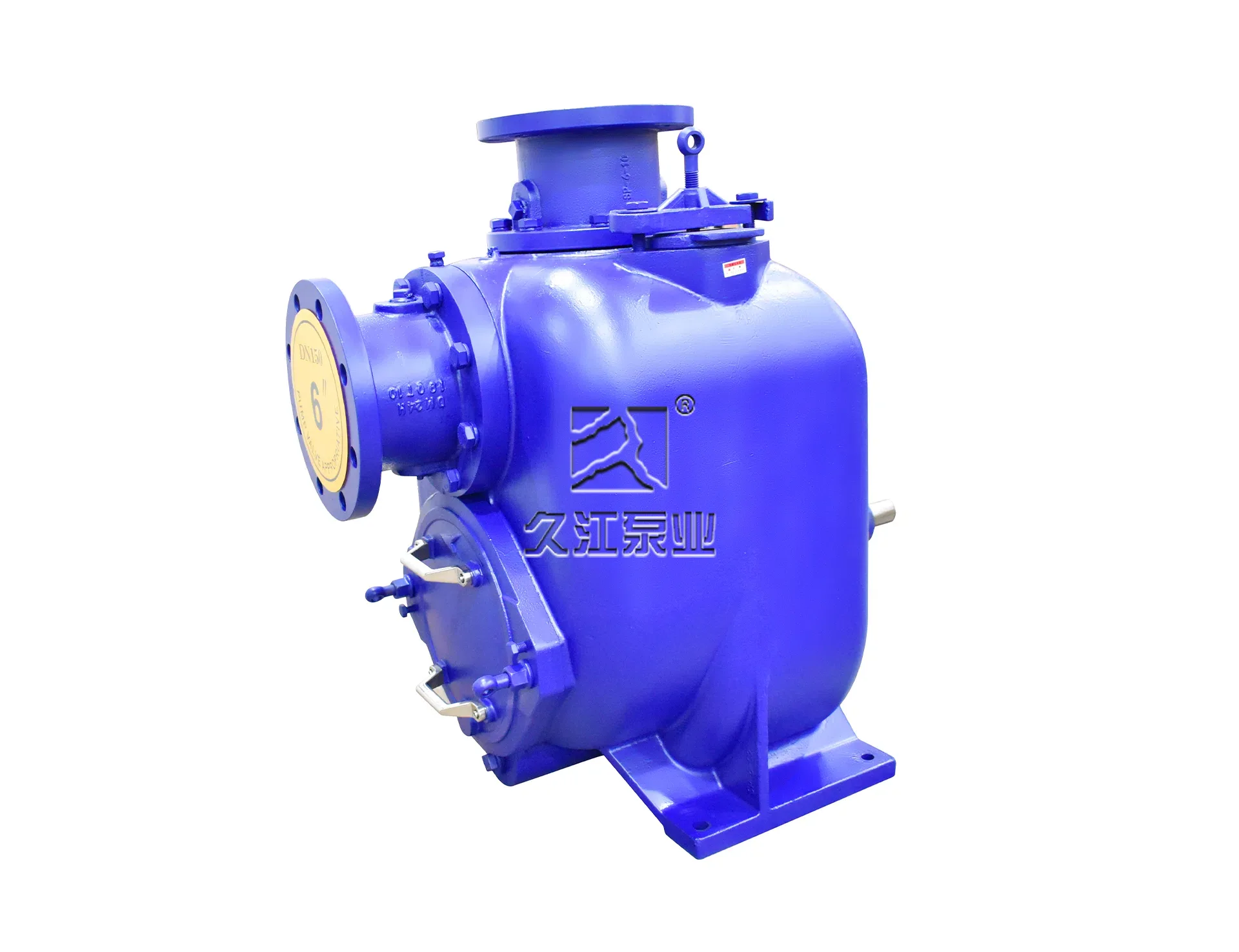

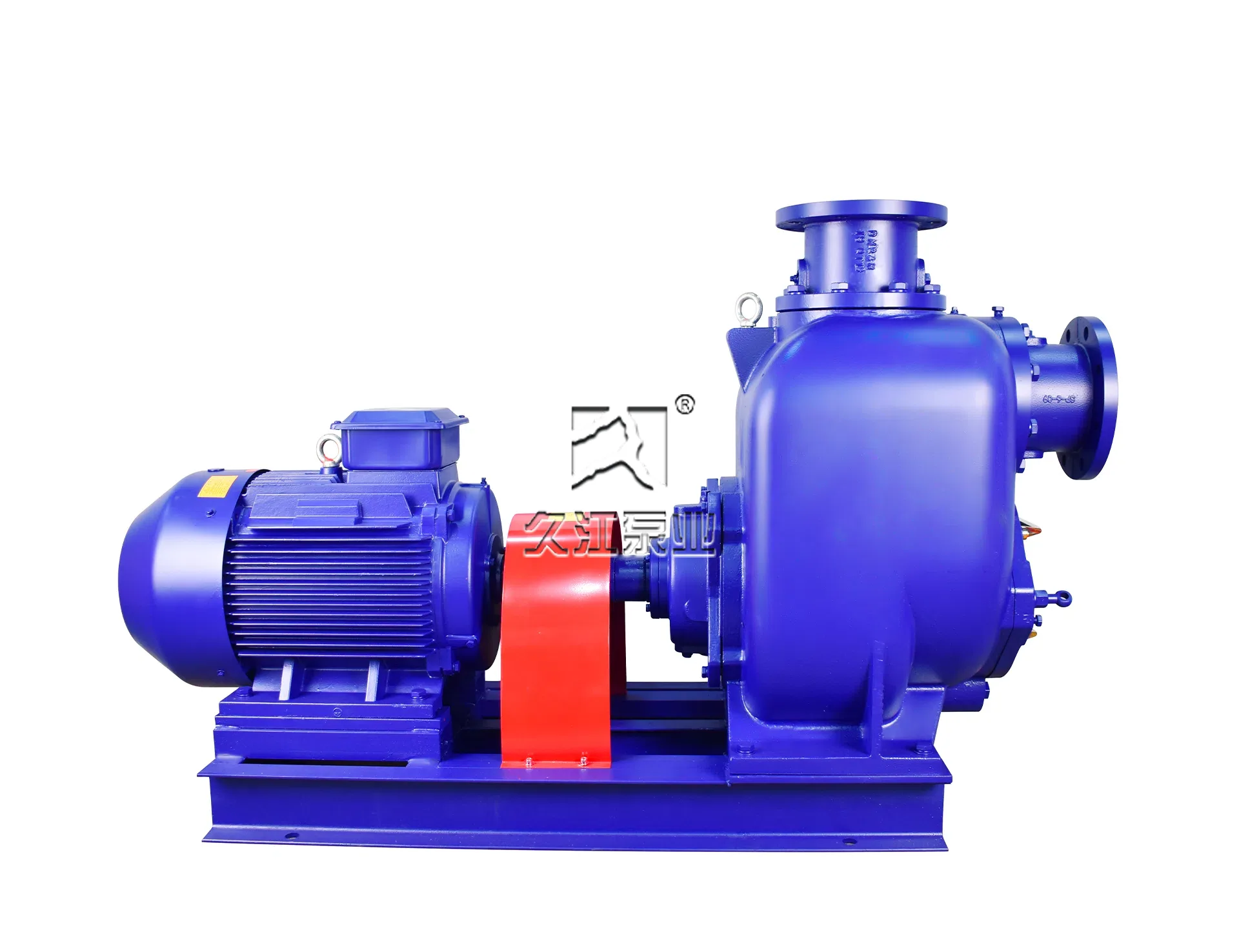

產品概述

ST型無堵塞自吸式排污泵，適用于市政污水和工業廢水的處理工程，以及各類廢水分級處理和集中處理系統。

用途

·用于處理非易燃、易爆液體；

·雨水和一般污水；

·市政排污工程、建筑工地、人防系統排水站；

·輕工、造紙、紡織、食品、化工、電業、礦山等工業廢水；

·住宅區的污水排放；

·水凈化系統的污水及沉淀物；

·制革業、屠宰場污水、河塘養殖業；

·釀酒業和食糖業；

·不具有強腐蝕性但已被嚴重污染的污水排放。

運行條件

·液體溫度：0℃-40℃,介質密度≤1.2×103kg/m3，pH值5-9；

·介質中固相物的容積比≤2%;

·最大通過顆粒直徑：ST-238mm;ST-363mm;ST-4/ST-6/ST-8/ST-1076mm；

·環境溫度：≤40℃；

·海撥：最高1000m；

·最大工作壓力：見性能曲線；

·最大吸程：見性能表。

特征

·性能穩定、使用可靠；

·從驅動端向泵端看，泵軸為順時針方向旋轉，泵為軸向吸入，徑向排出；

·后拉出結構：維修時不必拆卸進出管路就可進行排障操作，用普通工具就可以快速完成日常維護，省時省力；

·開式葉輪結構：無堵塞設計，通過能力強；

·使用方便：只需將泵安裝在污水坑邊并將吸水管伸入液面以下就可工作(泵首次啟動需灌滿水);

·自吸快、吸入高度高，見性能表。

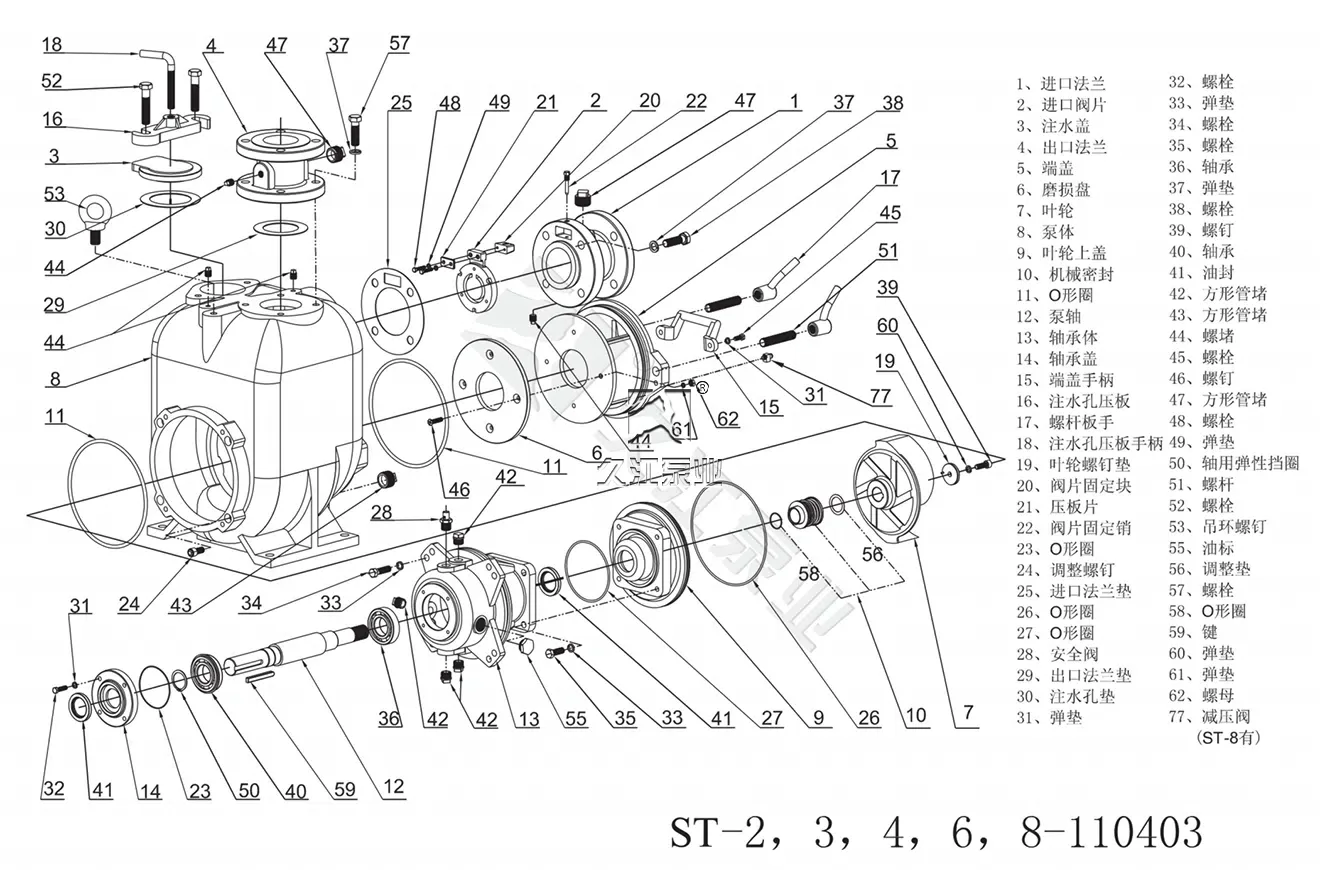

結構圖紙

性能參數

型號	轉速 RPM	流量Q		揚程 H	配套功率		進出口直徑	通過顆粒直徑	最大吸程
型號	轉速 RPM	m3/h	1/s	m	kW	HP	mm	mm	m
ST-2	1150	15	4.2	4.0	1.1	1.5	50 (2')	38	5.0
	1450*	20	5.6	6.5	1.5	2			6.5
	1750	25	6.9	9.5	3	4			6.5
	2050	28	7.8	13.5	4.0	5.5			6.5
	2350	32	8.9	18.0	7.5	10			6.5
	2650	35	9.7	23.0	7.5	10			6.5
	2900*	40	11.1	27.0	9.2	12.5			6.5
ST-3	650	25	6.9	2	0.75	1	80 (3')	63	1.5
	750*	30	8.3	3	1.5	2			1.8
	850	32.5	9.0	4	1.5	2			2.4
	950*	40	11.1	4.5	1.5	2			3.0
	1050	42.5	11.8	5.5	3	4			4.0
	1150	45	12.5	7	4	5.5			4.9
	1250	50	13.9	8	4	5.5			5.5
	1350	52.5	14.6	10	5.5	7.5			5.8
	1450*	55	15.3	11.5	5.5	7.5			6.4
	1550	60	16.7	12.5	7.5	10			6.4
	1650	65	18.1	14.5	11	15			6.7
	1750	70	19.4	16	11	15			6.7
	1850	72.5	20.1	18	15	20			7.6
	1950	75	20.8	20	15	20			7.6
	2050	80	22.2	22.5	18.5	25			7.6
	2150	85	23.6	24.5	18.5	25			7.6
ST-4	650	40	11.1	3	1.5	2	100 (4')	76	1.5
	750*	45	12.5	4	1.5	2			2.4
	850	53	14.7	5	2.2	3			4.9
	950*	60	16.7	6	3	4			5.8
	1050	65	18.1	7.5	5.5	7.5			6.7
	1150	72	20.0	9	5.5	7.5			7.3
	1250	80	22.2	10.5	7.5	10			7.6
	1350	85	23.6	12.5	11	15			7.6
	1450*	100	27.8	13.5	11	15			7.6
	1550	110	30.6	15.5	15	20			7.6
	1650	115	31.9	18	18.5	25			7.6
	1750	120	33.3	20	22	30			7.6
	1850	130	36.1	22.5	30	40			7.6
	1950	135	37.5	25	30	40			7.6
ST-6	650	100	27.8	3.5	3	4	150 (6')	76	2.4
	750*	125	34.7	4.5	4	5.5			2.7
	850	150	41.7	5.5	7.5	10			3.6
	950*	160	44.4	7.5	7.5	10			4.2
	1050	180	50.0	9.0	11	15			5.5
	1150	200	55.6	10.0	15	20			6.4
	1250	220	61.1	12.5	22	30			6.4
	1350	230	63.9	15	30	40			6.7
	1450*	250	69.4	17	30	40			7.0
	1550	280	77.8	18	37	50			7.6
ST-8	650	200	55.6	6	7.5	10	200 (8')	76	2.7
	750*	230	63.9	8	11	15			3.7
	850	260	72.2	10	15	20			4.6
	950*	300	83.3	12	22	30			5.2
	1050	320	88.9	15	30	41			6.1
	1150	350	97.2	18	37	50			6.4
	1250	400	111.1	20	55	75			6.7
	1350	450	125.0	23	75	102			7
	1450*	500	138.9	26	75	102			7
ST-10	650	250	69	6.5	11	15	250 (10')	76	2.1
	750*	300	83	8.5	15	20			3.4
	850	350	97	11	22	30			4.3
	950*	400	111	13	30	41			5.2
	1050	450	125	16	45	61			5.5
	1150	500	139	19	55	75			5.5
	1250	525	146	23	75	102			5.8
	1350	550	153	27	90	122			6.7
	1450*	600	167	31	90	122			6.7

運行范圍

型號	轉速 RPM	Q m3/h	10	12.5	15	17.5	20	25	30	35	40	45
ST-2	1150	H (m)	5.1	4.7	4.0	3.8	3.5
	1450*\|		8.4	8.1	7.6	7.3	6.5	5.8
	1750		12.6	12.2	11.8	11.3	10.8	9.5	8.5
	2050		17.9	17.2	16.7	16.1	15.5	14.5	13.2	11.6
	2350			23.2	22.5	21.8	21.2	19.9	18.6	17.2	15.3
	2650			30.1	29.2	28.4	27.6	26.2	24.8	23.0	21.6	19.4
	2900*				35.6	34.5	33.7	32.1	30.4	29.0	27.0	25.3
ST-3	650	H (m)	2.9	2.5	2.0
	750*		3.9	3.5	3.0	2.3
	850		5.2	4.7	3.9	3.4
	950*		6.4	6.0	5.2	4.5	3.8
	1050		7.9	7.4	6.7	5.9	5.0	4.3
	1150		9.7	9.0	8.3	7.4	6.5	5.6
	1250		11.3	10.7	10.0	9.1	8.0	7.1	6.2
	1350			12.6	11.9	11.0	10.0	9.0	7.7
	1450*			14.7	14.0	12.9	12.0	10.8	9.6	8.3
	1550			16.8	16.1	15.1	14.0	12.5	11.7	10.4	9.1
	1650			19.3	18.5	17.4	16.2	15.0	13.6	12.3	11.1
	1750				20.9	19.7	18.7	17.5	16.0	14.5	13.2	11.8
	1850				23.5	22.5	21.2	20.0	18.4	16.9	15.3	14.0
	1950				26.2	25.3	24.1	22.7	21.0	19.6	17.9	16.4
	2050				29.0	28.0	26.8	25.3	24.0	22.5	20.5	18.9
	2150				32.1	31.0	29.7	28.2	26.8	25.1	23.4	21.7
ST-4	650	H (m)	3.8	3.3	2.6
	750*			4.5	3.7	3.0
	850			6.0	5.3	4.5	3.5
	950*			7.5	6.5	5.7	5.0
	1050			9.7	8.7	7.8	6.8	5.9
	1150			11.9	10.8	9.9	8.8	7.6
	1250			14.2	13.2	12.0	10.8	9.5	8.4
	1350			16.7	15.7	14.3	13.1	11.8	10.5
	1450*				18.0	16.5	15.5	14.0	12.5	11.5
	1550				20.9	19.8	18.3	16.9	15.4	13.8	12.6
	1650				24.3	22.9	21.1	19.8	18.1	16.3	15.0
	1750				27.6	26.2	24.4	22.9	21.3	19.3	17.5	16.2
	1850				31.0	29.8	27.7	26.1	24.4	22.5	20.5	18.7
	1950				34.5	33.4	31.5	29.4	27.7	25.7	23.5	21.7

型號	轉速 RPM	Q (m3/h)	50	80	120	150	180	210	240	270	300
ST-6	650	H (m)	5.0	4.2	3.1
	750*			6.0	4.7	3.6
	850			8.0	7.0	5.5
	950*			11.0	9.5	7.5	6.8
	1050			13.0	11.0	10.0	9.0	7.5
	1150			16.0	14.0	12.8	11.2	10.0	8.0
	1250				17.0	15.5	14	12.7	10.5
	1350				20.5	19.0	17.5	15.5	14.0	12.0
	1450*				24	22.0	21	19.0	17.0	15.0	13.0
	1550				28	26.0	24.5	22.7	20.5	18.5	16.5

型號	轉速 RPM	Q (m3/h)	100	150	200	250	300	350	400	450	500	580
ST-8	650	H (m)	7.0	6.5	6.0	5.0
	750*			8.8	8.5	7.5	6.5
	850			11.5	11.0	10.0	9.0	8.0
	950*			15.0	14.0	13	12.0	11.0
	1050			18.5	17.5	16.5	15.5	14.0	13.0
	1150				21.5	20.3	19.0	18.0	16.5	15.5
	1250				25.5	24.5	23.0	22.0	20.0	19.0	18.0
	1350				30.5	29.0	27.8	26.0	25.0	23.0	22.0
	1450*				35.5	34.0	32.0	31.0	30.0	28.0	26.0	23.0
ST-10	650	H (m)	7.0	6.5
	750*		10.0	8.5	6.0
	850		13.0	11.5	10.0	8.0
	950*		16.0	15.0	13.0	12.0	10.0
	1050		20.0	19.0	17.0	16.0	14.5	12.5
	1150			23.0	21.0	20.0	19.0	17.5	15.0
	1250			27.5	25.5	24.5	23.5	22.0	20.5	18.0
	1350			32.5	30.5	29.5	28.0	27.0	25.5	23.5	21.5
	1450*			38.0	36.0	35.0	33.5	32.0	31.0	29.5	27.5	24.5

泵外形尺寸

項目		ST-2	ST-3	ST-4	ST-6	ST-8	ST-10
法蘭聯接尺寸 (mm)	PN	PN0.6MPa		PN1.0MPa			PN1.6MPa
	DN	50	80	100	150	200	250
	D	140	190	220	285	340	405
	D1	110	150	180	240	295	355
	D2	90	128	158	214	266	320
	n-d1	4-φ14	4-φ19	8-φ19	8-φ23	8-φ23	12-φ26
泵安裝尺寸 (mm)[	H2	318	431.8	495.3	574.3	723.8	639.8
	A	308	377	428	580.0	716.0	705.0
	A1	281	328	373	527.0	635.0	635.0
	B	163.2	228.6	279.4	279.4	304.8	304.8
	B1	54	76.2	110	77.8	101.6	101.6
	L2	274.8	285	326	294.0	407.1	320.6
	d2	Φ14	φ18	φ18	Φ18	φ24	φ24
	H3	151.5	190.5	222.2	257.2	330.2	355.6
	L3	104	102	127	127.0	170.0	123
	d	φ38	φ38	φ38	φ38	φ48	φ48
	h×b×1	10×5×95	10×5×80	10×5×90	10×5×90	14×5.5×127	14×5.5×120
外形尺寸 (mm)	H	552	697.5	760	875	989.0	1017
	Am	321	389	429	580.0	716.0	786.0
	H4	502	652	735	887.7	1069.3	1047.8
	L	615	712.2	813.5	906.6	1023.0	1244.7
	L4	233	277	318	411	412.8	720.9
	E1	27.5	15	13	0	0	0
	E2	70	50	50	50	0	0
Wt. (kg)		99	190	275	438	655	705

帶變速傳動參數

泵型號	配套電機		電機端帶輪		泵端帶輪		三角帶
泵型號	功率 kW	型號	型號	帶輪外徑 mm	型號	帶輪外徑 mm	型號	基準帶長	根數
ST-2(1150)	1.1	YE2-90S-4	VA2-85	90.5	VA2-100	105.5	A	1250	2
ST-2(1750)	3	YE2-100L-2	VA4-85	90.5	VA4-132	137.5	A	1250	4
ST-2(2050)	4	YE2-112M-2	VA3-100	105.5	VA3-132	137.5	A	1250	3
ST-2(2350)	7.5	YE2-132S2-2	VA4-100	105.5	VA4-120	125.5	A	1250	4
ST-2(2650)	7.5	YE2-132S2-2	VA3-118	123.5	VA3-125	130.5	A	1250	3

ST-3(650)	0.75	YE2-80M2-4	VA2-80	85.5	VA2-160	165.5	A	1250	2
ST-3(850)	1.5	YE2-90L-4	VA2-80	85.5	VA2-125	130.5	A	1250	2
ST-3(1050)	3	YE2-100L2-4	VA3-90	95.5	VA3-120	125.5	A	1250	3
ST-3(1150)	4	YE2-112M-4	VA3-100	105.5	VA3-120	125.5	A	1250	3
ST-3(1250)	4	YE2-112M-4	VA3-100	105.5	VA3-112	117.5	A	1250	3
ST-3(1350)	5.5	YE2-132S1-4	VA4-125	130.5	VA4-130	135.5	A	1250	4
ST-3(1550)	7.5	YE2-132S2-2	VA3-125	130.5	VA3-224	229.5	A	1430	3
ST-3(1650)	11	YE2-160M1-2	VA4-125	130.5	VA4-212	217.5	A	1560	4
ST-3(1750)	11	YE2-160M1-2	VA4-125	130.5	VA4-200	205.5	A	1560	4
ST-3(1850)	15	YE2-160M2-2	VB4-132	139	VB4-200	207	B	1560	4
ST-3(1950)	15	YE2-160M2-2	VB4-125	132	VB4-180	187	B	1560	4
ST-3(2050)	18.5	YE2-160L-2	VB4-160	167	VB4-224	231	B	1560	4
ST-3(2150)	18.5	YE2-160L-2	VB4-160	167	VB4-212	219	B	1560	4
ST-4(650)	1.5	YE2-90L-4	VA2-85	90.5	VA2-180	185.5	A	1250	2
ST-4(850)	2.2	YE2-100L1-4	VA3-90	95.5	VA2-150	155.5	A	1250	2
ST-4(1050)	5.5	YE2-132S-4	VA3-125	130.5	VA3-160	165.5	A	1250	3
ST-4(1150)	5.5	YE2-132S-4	VA3-125	130.5	VA3-150	155.5	A	1250	3
ST-4(1250)	7.5	YE2-132M-4	VA4-125	130.5	VA4-140	145.5	A	1250	4
ST-4(1350)	11	YE2-160M-4	VB4-160	167	VB4-170	177	B	1560	4
ST-4(1550)	15	YE2-160M2-2	VB3-180	187	VB3-315	322	B	1950	3
ST-4(1650)	18.5	YE2-160L-2	VB4-150	157	VB4-250	257	B	1560	4
ST-4(1750)	22	YE2-180M-2	VB4-180	187	VB4-280	287	B	1760	4
ST-4(1850)	30	YE2-200L1-2	VC4-212	221.6	VC4-315	324.6	C	2180	4
ST-4(1950)	30	YE2-200L1-2	VC4-250	259.6	VC4-355	364.6	C	2500	4
ST-6(650)	3	YE2-100L2-4	VA2-85	90.5	VA2-180	185.5	A	1250	2
ST-6(850)	7.5	YE2-132M-4	VB4-125	132	VB4-200	207	B	1560	4
ST-6(1050)	11	YE2-160M-4	VB3-170	177	VB3-224	231	B	1560	3
ST-6(1150)	15	YE2-160L-4	VB4-170	177	VB4-200	207	B	1560	4
ST-6(1250)	22	YE2-180L-4	VC4-224	233.6	VC4-250	259.6	C	1760	4
ST-6(1350)	30	YE2-200L-4	VC4-250	259.6	VC4-265	274.6	C	1760	5
ST-6(1550)	37	YE2-225S-4	VC4-300	309.6	VC4-280	289.6	C	2195	4
ST-8(650)	7.5	YE2-160M-6	VB3-125	132	VB3-180	187	B	1950	3
ST-8(850)	15	YE2-180L-6	VB4-200	207	VB4-224	231	B	1950	4
ST-8(1050)	30	YE2-200L-4	VC4-224	233.6	VC4-315	324.6	C	2420	4
ST-8(1150)	37	YE2-225S-4	VC4-280	289.6	VC4-355	364.6	C	2420	4
ST-8(1250)	55	YE2-250M-4	VC4-280	289.6	VC4-315	324.6	C	2420	4
ST-8(1350)	75	YE2-280S-4	VD4-355	371.2	VD4-375	391.2	D	2740	4
ST-10(650)	11	YE2-160L-6	VB4-140	147	VB4-200	207	B	1950	4
ST-10(850)	22	YE2-200L2-6	VC4-224	233.6	VC4-250	259.6	C	2195	4
ST-10(1050)	45	YE2-225M-4	VC4-250	259.6	VC4-355	364.6	C	2420	4
ST-10(1150)	55	YE2-250M-4	VC4-315	324.6	VC4-400	409.6	C	2715	4
ST-10(1250)	75	YE2-280S-4	VD4-355	371.2	VD4-425	441.2	D	2740	4
ST-10(1350)	90	YE2-280M-4	VD4-355	371.2	VC4-375	391.2	D	2740	4
表注：表中帶輪符合GB/T10412標準；三角帶符合GB/T11544標準。
